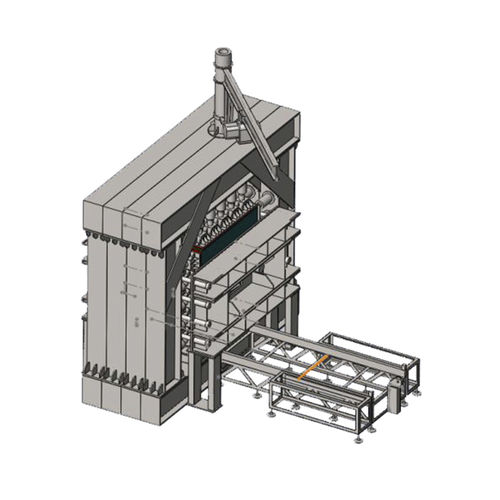

Plateforme de simulation de mouvements

de charge utile

– Appliquer la charge ou le déplacement désiré sur le modèle placé au centre du cadre par trois groupes de mouvements et leurs différentes combinaisons Cadre principal à quatre combinaisons Rack modulaire à trois niveaux La méthode de formage externe pour la réalisation de modèles de différentes épaisseurs et de structures complexes Modèle de transport de carrosserie mobile Équipé d'une grue en porte-à-faux pour répondre aux besoins globaux de levage et de transport Système d'acquisition et d'analyse de déplacement micro-multipoint à réseau et système d'essai de déformation de résistance statique Norme de référence pour la conception et la fabrication: GB/T2611, Exigences techniques générales pour les machines d'essai Dimensions du modèle 2400 × 2400 × 2000 (/1500/1000/500) 1500 × 1500 × 2000 (/1500/1000/500) Force d ' essai ± 3000 kN (fluctuation de l'amplitude de la force dynamique n'excédant pas ± 1%FS) Pression d ' épreuve Réglable dans la plage de 0,04 ~ 2,0 (8) MPa, fluctuation de charge inférieure à 5% Réglable dans la plage de 0,02 ~ 1,0 MPa, fluctuation de charge inférieure à 5% Charge sur l ' essieu X1/X2 (horizontale) 10000kN/10000kN Charge sur l'axe Y (vertical) 10000kN Charge axiale (axiale) de Z1/Z2 6000 kN/600 kN Force monocylindre dans les directions X1, X2 et Y 500 kN
