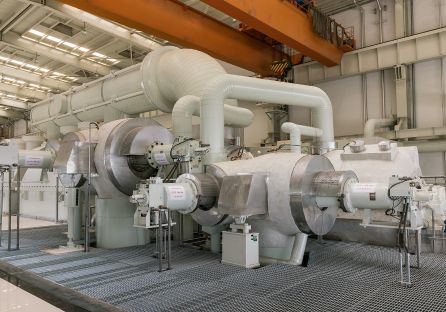

Turbine à vapeur Supercritical 600MW

pour la production d’électricité

La turbine à vapeur supercritique de 600MW comporte principalement quatre séries, dont trois cylindres à quatre gaz d'échappement avec module HIP combiné, deux cylindres à deux gaz d'échappement avec module HIP combiné, trois cylindres à deux gaz d'échappement avec module HP&IP divisé et quatre cylindres à quatre gaz d'échappement avec module HP&IP divisé. Il peut s'adapter au refroidissement par eau ou par air, et peut fournir une quantité appropriée d'extraction industrielle et d'extraction de chaleur. Les paramètres d'entrée de la vapeur sont généralement de 24,2 MPa/566°C/566°C, et la contre-pression nominale varie de 3,4 kPa à 30 kPa ; Les commandes et les performances des opérations commerciales ont toutes deux dépassé 100 unités, dont plus de 20 à l'étranger. Les projets typiques comprennent le projet Huaneng Weijiamao, le projet Pakistan Sahiwal, etc. Les derniers produits de cette série présentent principalement les caractéristiques suivantes : 1. Une performance efficace 1) petit diamètre, multi-étapes, haute efficacité ; 2) Conception de l'optimisation de l'écoulement et de la structure des pales basée sur l'AIBT par la CFD ; 2. Une structure unique 1) Vannes de vapeur principales intégrées et vannes de vapeur de réchauffage ; 2) disposition des socles de palier au sol, support de palier simple N+1, système d'arbre court ; 3) Système de glissement en douceur ; 3. Un fonctionnement souple 1) Contrôle intégré du stress thermique, démarrage à l'aide d'un seul bouton ; 2) Démarrage rapide, seulement 5 minutes après avoir été chauffé à 3000 tr/min ; 4. Une maintenance facile 1) Haute fiabilité de l'appareil et intervalle de révision de 12 ans ; 2) L'ensemble expédié après assemblage du module HP et du module IP ; 3) Module d'huile de lubrification intégré.
