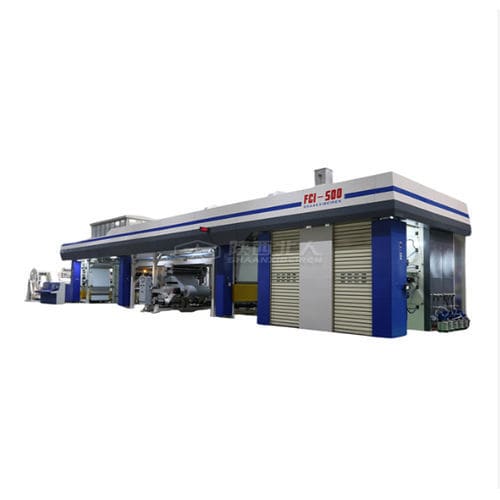

Presse flexographique à tambour central

à 4 couleursà 6 couleursà 8 couleurs

Présentation
La machine d'impression flexographique Satellite de Shaanxi Beiren Printing Machinery Co., Ltd. est une presse à impression centrale (CI) conçue pour l'impression de haute précision sur emballages flexibles et étiquettes. La configuration CI maintient le support contre un tambour central de grand diamètre afin de réduire les mouvements du web et les erreurs d'enregistrement observées sur les presses inline. Elle convient aux films multicouches, substrats thermosensibles et applications sleeve rétractables.

Données produit clés

• Type : machine d'impression flexographique Satellite
• Largeur d'impression : 390 mm - 800 mm
• Matériaux d'impression : film fin, non-tissé, papier
• Secteurs visés : emballage flexible, impression d'étiquettes
• Vitesse maximale : 500 m/min
• Configurations couleurs : 4, 6, 8, 10 couleurs

Performance et précision
La conception CI assure une tension du web stable et un contrôle de la température du tambour, permettant un enregistrement couleur à couleur de ±0,1 mm jusqu'à 500 m/min. Le support central limite l'étirement et la déchirure des substrats sensibles tels que LDPE, BOPP et films respirants.

Applications

• Emballage flexible : films multicouches pour sachets stand-up, sacs pour produits surgelés et emballages de snacks.
• Hygiène & soins personnels : films ultrafins respirants (12–15 µm) pour couches et protections hygiéniques nécessitant l'intégrité du substrat.
• Étiquettes & sleeves rétractables : impression en reverse sur films PVC, PETG et OPS avec fort dépôt d'encre et contrôle du retrait.

Génie mécanique et technologie d'entraînement
La machine est équipée d'un tambour d'impression central double paroi, contrôlé en température et usiné avec des tolérances micrométriques (TIR < 0.01 mm). Des servomoteurs direct-drive sans engrenage assurent des entraînements indépendants par cylindre, éliminant le jeu d'engrenage et offrant des longueurs de répétition flexibles.

Gestion des encres et séchage
Les systèmes doctor blade à chambre fermée en fibre de carbone garantissent un transfert d'encre constant pour encres solvant, à base d'eau et UV. Des tunnels de séchage à air chaud à haute vitesse et des séchages inter-couleurs améliorent l'efficacité de durcissement et permettent l'utilisation d'encres à base d'eau à haute vitesse.

Fabrication, qualité et fiabilité
Fabriquée par Shaanxi Beiren Printing Machinery Co., Ltd. dans un atelier d'assemblage de 30 000 m² et fort de plus de 60 ans d'expérience, la machine est conçue pour un fonctionnement continu ; avec un entretien adéquat, la durée de vie du tambour central dépasse 20 ans.

Contrôles qualité rigoureux

• Vérification du faux-rond du tambour central (< 0.010 mm)
• Tests dynamiques d'enregistrement à vitesse maximale
• Analyses de vibration pour la rigidité du châssis
• Contrôles d'efficacité de séchage et de rétention de solvant
• Validation de la vitesse de changement de production

Avantages opérationnels

• Changements de production plus rapides grâce à la technologie sleeve et l'auto-enregistrement (ex. : moins de 15 minutes pour une production 8 couleurs).
• Efficacité énergétique améliorée via un séchage intégré avec récupération de chaleur et réduction des émissions de COV.
• Réduction des déchets et flexibilité de production accrues grâce aux entraînements servo sans engrenage et à la précision d'enregistrement.

Spécifications techniques

• Type de machine : système d'impression flexographique Satellite
• Largeur d'impression : 390 mm - 800 mm
• Vitesse maximale : 500 m/min
• Configurations couleurs : 4, 6, 8 ou 10 couleurs
• Matériaux : film fin, non-tissé, papier
• Précision d'enregistrement : ±0,1 mm
• Secteurs cibles : emballage flexible, impression d'étiquettes
• TIR tambour central : < 0.01 mm
• Contrôle température : tambour double paroi avec refroidisseur/chauffage, env. 30–35 °C
• Système d'entraînement : servos direct-drive sans engrenage, entraînements indépendants par cylindre
• Doctor blade : système à chambre fermée en fibre de carbone
• Manipulation substrat : conçu pour minimiser l'étirement/déchirure des films ultrafins et thermosensibles
