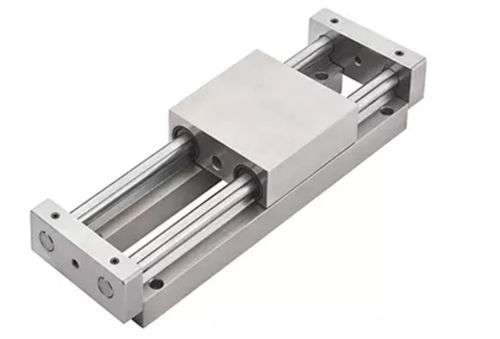

Table de guidage pneumatique ES-OUV-COMPACT 3045 A

à vishydrauliqueà moteur

L’usage de l’ES-OUV-COMPACT se justifie lorsque la flexion des axes ne peut être tolérée. Il présente l’avantage d’avoir une hauteur réduite. Les porte-barres des extrémités facilitent la fixation d’éléments de commande tels que vis à billes, vérins hydrauliques ou pneumatiques, etc. Fabrication L’ES-OUV-COMPACT est fabriqué en fonte grise. La base de fixation et la table sont rectifiées. L’exécution standard est livrée sans vis à billes et sans soufflets. Les indications contenues dans le tableau de la page 83, se réfèrent à un montage standard avec vis à billes roulée. (Précision de la vis 0.1/300 mm) Désignation produit - ES-OUV-COMPACT 3045 A Diamètre extérieur D - 0 Diamètre intérieur d - 0 Coeff. Facteur Dynamique Y - 0.000000 Course - 320 Diamètre capuchon roulements K - 59 Diamètre Lamage W - 11 Diamètre passage vis support d'axe V - 6.5 Diamètre trou d'axe PB d - 30 Entraxe passage de vis support d'axe Y - 40 Entraxe trous d'axes C - 90 Entraxe trous roulements en hauteur X - 47 Hauteur F - 26.5 Hauteur totale élément H - 79 Largeur L - 150 Largeur support d'axe A - 60 Matière - GG Profondeur Lamage U - 7 Vis - M20X5 Remarque interne - 30
