vanne papillon / avec volant / wafer / double excentration
1115 series

Ajouter à mes favoris dans MyDirectIndustry
Ajouter au comparateur Retirer du comparateur

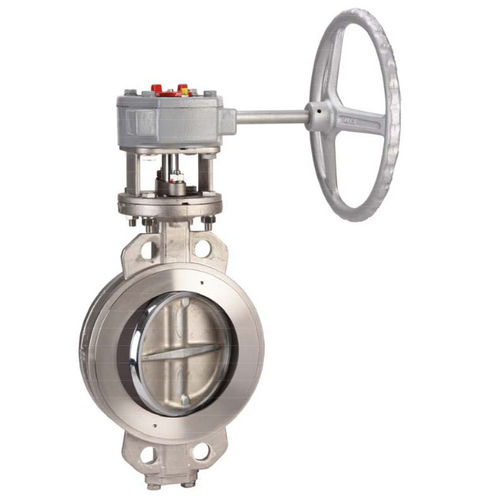

vanne papillon / avec volant / wafer / double excentration vanne papillon / avec volant / wafer / double excentration - 1115 series
{{requestButtons}}

Caractéristiques

  • Type:

    papillon

  • Actionnement:

    avec volant

  • Corps:

    wafer, double excentration, en acier au carbone

  • Applications:

    pour l'industrie chimique, pour système de chauffage, pour applications pétrolières, pour système frigorifique, pour la construction navale

  • Autres caractéristiques:

    bidirectionnelle, ISO, sécurité feu

  • Température:

    Min: -29 °C (-20 °F)

    Max: 210 °C (410 °F)

  • Pression:

    20 bar (290,1 psi)

  • DN:

    Min: 50 mm (1,969 in)

    Max: 350 mm (13,78 in)

Description

Oreilles de centrage ( Wafer ) - Sécurite feu suivant ISO 10497:2010 - Platine ISO 5211 montage direct - Axe traversant

Sièges et presse étoupe PTFE chargés graphite - Poignée 10 positions cadenassable jusqu'au DN150

Commande par réducteur à volant à partir du DN200 et possible sur les autres DN

Utilisation bidirectionnelle avec sens de passage préférentiel

CARACTERISTIQUES :
• Modèle 100% étanche
• Modèle à oreilles de centrage
• Montage entre brides Class 150 (PN20)
• Double excentration
• Utilisation bidirectionnelle avec sens de passage préférentiel ( indiqué par une flèche sur le corps )
• Sécurité feu suivant ISO 10497 : 2010
• Motorisable ( Platine ISO 5211 )
• Papillon inox CF8M
• Axe traversant
• Commande par poignée fonte 10 positions, cadenassable jusqu’au DN150 ( NPS 6“ )
• Commande par réducteur à partir du DN200 ( NPS 8“ )
• Peinture primaire inorganique riche en zinc, couleur grise épaisseur 10 μm
• Peinture de finition aluminium haute température, couleur argent RAL 1504 épaisseur 30 μm
• Poignée fonte EN GJS-400-15 avec peinture argent RAL 9006

UTILISATION :
•Chauffage urbain, géothermie, froid industriel, constructions navales, Pétrochimie
•Vapeur : 10 bars maxi
•Température mini et maxi admissible Ts : - 29°C à + 210°C
•Pression maxi admissible Ps : 20 bars ( voir courbe )
•En cas de montage en bout de ligne, inverser le sens de montage préférentiel
