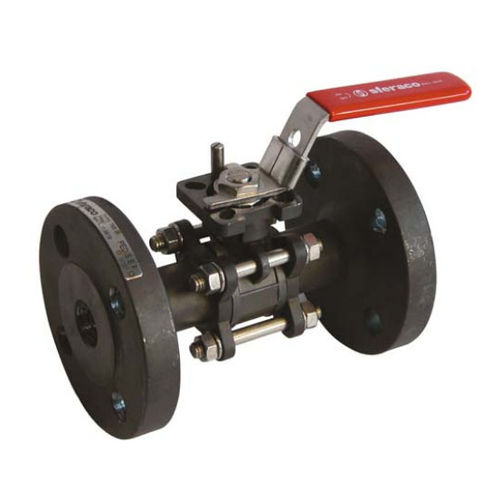

Vanne à boisseau sphérique 710 series

à levierde distributionpour air comprimé

Corps Acier A216 WCB - Sphère inox ASTM A351 CF8M - Presse étoupe PTFE chargé Grafoil - Sièges PTFE chargés Inox - A brides RF PN40 - Passage intégral - Axe inéjectable - Poignée cadenassable - Platine ISO 5211 - Système antistatique Robinet à tournant sphérique 3 pièces acier avec platine ISO 5211 passage intégral pour le sectionnement de fluides dans les réseaux chimiques et pharmaceutiques, industries pétro-chimiques, installations hydrauliques et air comprimé.Certification émissions fugitives TA LUFT garantissant une excellente étanchéité à l’axe et prévenant les risques de rejet vers l’extérieur.L’étanchéité est assurée par un presse étoupe PTFE chargé graphite et un joint torique FKM à l’axe et par des sièges en PTFE chargé inox.Compatible pour les atmosphères explosives, ATEX Zone 1&21 et Zone 2&22 notamment grâce au système antistatique.Le robinet peut être commandé par un actionneur monté directement sur la platine ISO 5211 grâce à l’axe carré. CARACTERISTIQUES : •Passage intégral •Axe inéjectable •Presse étoupe avec rattrapage de jeu par rondelles élastiques •Système antistatique du DN15 au 32, double système antistatique (bille entre axe-corps et axe-sphère) du DN40au 100 •Sièges PTFE chargés inox •Poignée cadenassable •Gaine de poignée bleue en option •Motorisable avec montage direct( Platine ISO 5211 ) •Modèle 3 pièces UTILISATION : •Industries chimiques et pharmaceutiques, industries pétrochimiques, installations hydrauliques, air comprimé •Vapeur: 18Bars maximum •Tenue au vide 10-² torr •Températures mini et maxi admissibles Ts : -20°C à + 220°C •Pression maxi admissible Ps: 40bars( voir courbe )
