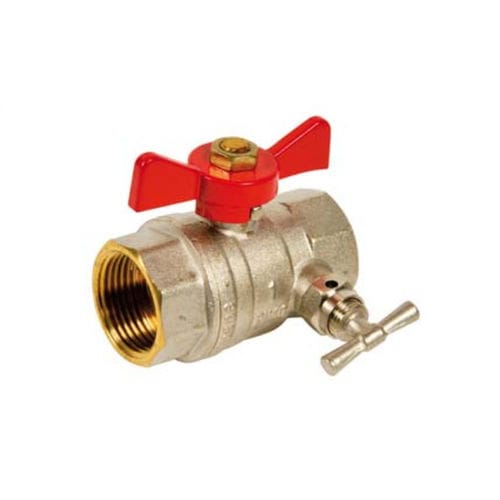

Vanne à boisseau sphérique 530 series
manuellede distributionpour l'eau

vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
manuelle
Fonction
de distribution
Media
pour l'eau
Corps
femelle-femelle, en inox, en laiton nickelé, en acier, en aluminium, en laiton sans plomb
Application
d'eau
Autres caractéristiques
à passage intégral, avec poignée de commande, avec vanne de purge
DN

0,5 in, 0,75 in, 1 in

Pression

40 bar
(580,2 psi)

Température

Max: 120 °C
(248 °F)

Min: -10 °C
(14 °F)

Description

Série 530 - Vanne à sphère laiton Sans Plomb PN40 Série Référence + - F.F. à purge - Manette papillon rouge Corps laiton sans plomb CW510L nickelé et interne brossé - Sphère laiton chromé - Presse étoupe PTFE - Passage intégral Axe inéjectable - Marquage corps "9SP" CARACTERISTIQUES : • Corps laiton sans plomb CW510L (CuZn42) • Laiton conforme à la liste des matériaux autorisés par la 4MS • Passage intégral • Axe inéjectable • Sphère inox à partir du DN3/4" • Presse étoupe PTFE • Poignée acier plate ou manette papillon aluminium • Ecrou poignée revêtu Dacromet ( protection brouillard salin ) • Marquage corps “ 9SP “ avec ACS, date de fabrication et logo • Numéro ACS sur la poignée • Poignée réversible UTILISATION : • Chauffage sanitaire, eau potable, climatisation, arrosage et irrigation • Température mini admissible Ts : - 10°C • Température maxi admissible Ts :+ 120°C • Pressions maxi admissibles Ps : 40 bars jusqu’au DN 1“ , 30 bars en 1“1/4 , 25 bars en 1“1/2 , 20 bars en 2“ et 10 bars au delà
