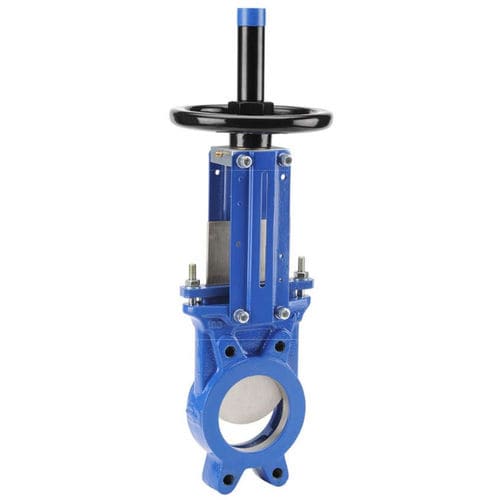

Vanne à guillotine 176 series
avec volantpour l'eaupour liquides alimentaires et boissons

vanne à guillotine
vanne à guillotine
vanne à guillotine
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à guillotine
Actionnement
avec volant
Media
pour l'eau, pour liquides alimentaires et boissons, pour produits chimiques
Corps
à bride, filetée, en fonte, en PTFE, en NBR
Application
chimique, pour poudre, de produits alimentaires
Autres caractéristiques
unidirectionnelle
DN

Min: 50 mm
(1,969 in)

Max: 300 mm
(11,811 in)

Pression

6 bar, 8 bar, 10 bar
(87 psi, 116 psi, 145 psi)

Température

Min: -10 °C
(14 °F)

Max: 90 °C
(194 °F)

Description

Série 176 S-GATE - Vanne guillotine - Corps fonte - Siège métal / métal - PN10 Corps Fonte EN GJL250 - Pelle Inox 304 - Siège Metal / Metal non étanche ( Coefficient de fuite : 2% du Kvs ) Tige montante non tournante, volant non montant - Entre brides PN10 - Trous de fixation taraudés Etanchéité unidirectionnelle - Peinture 50% époxy 50% polyester couleur bleue RAL 5005 - Commande par volant acier Commande par volant à chaîne ou par levier en option - Boitier fin de course et déflecteur en option CARACTERISTIQUES : •Vanne tout ou rien •Tige montante non tournante, volant non montant •Non étanche ( coefficient de fuite: 2% du Kvs ) •Faibles pertes de charges •Peu de zone de rétention •Montage entre brides PN10/16 jusqu’au DN150, PN10 au-delà •Trous inférieurs taraudés traversants et trous supérieurs taraudés borgnes •Commande par volant •Commande par volant à chaîne ou par levier ( option ) •Boîtier fin de course bipolaire O + F ,tension AC 15-240V 3A,IP66type XCK M115C( option ) •Déflecteur ( option ) •Peinture 50% époxy 50% polyester couleur bleue RAL 5005épaisseur 150 microns UTILISATION : •Eau, eau usée, pâte à papier, pulvérulent, agro alimentaire, chimie •Température mini et maxi admissible Ts : -10°Cà + 90°C
