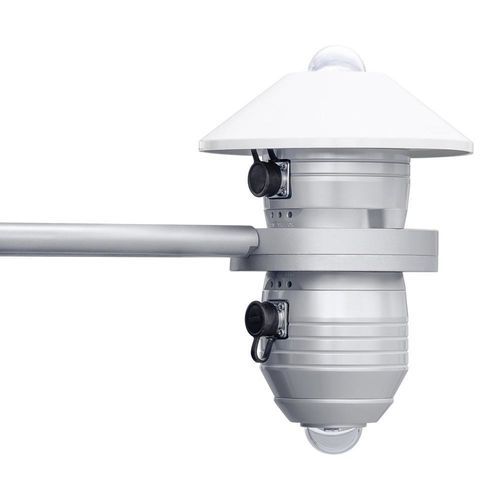

Albédomètre de classe A 3S-TP-ALBEDO-A

pour station météorologiquespectralement platpour système photovoltaïque

Présentation
Le 3S-TP-ALBEDO-A est un albédomètre thermopile conçu pour mesurer à la fois l'irradiance solaire incidente et l'irradiance réfléchie par la surface. Il associe deux pyranomètres thermopiles de Classe A (un orienté vers le ciel, un vers la surface) pour fournir des valeurs d'albédo précises destinées à la surveillance PV, aux stations météorologiques et aux études de ressource solaire. Le capteur intègre une communication RS485 Modbus RTU, est certifié IP68 et comporte un boîtier en aluminium anodisé conforme à ISO 9060:2018 et IEC 61724-1:2021 Classe A.

Caractéristiques clés

• Performance Classe A avec deux pyranomètres SEVEN 3S-TP-MB-A (ISO 9060:2018 Fast Response, Spectrally Flat).
• Mesure simultanée de l'irradiance incidente et réfléchie pour un calcul d'albédo fiable.
• Temps de réponse rapide : 0,5 s.
• Faible offset zéro et bonne stabilité à long terme.
• Sortie numérique via RS485 Modbus RTU (option Modbus TCP/IP).
• Conception extérieure robuste : IP68, boîtier en aluminium anodisé, câble résistant aux UV et aux intempéries.
• Isolation galvanique : 1000 V entre l'alimentation et le bus RS485.
• Câble standard 3 m ; longueurs personnalisées disponibles.
• Garantie 5 ans.

Paramètres mesurés

• Irradiance horizontale globale (GHI)
• Irradiance en plan de поверхности (POA)
• Irradiance réfléchie depuis sol, toiture, neige, sol, végétation ou surface PV
• Température interne
• Température du boîtier
• Humidité interne

Applications

• Centrales solaires à l'échelle industrielle
• Surveillance de systèmes PV bifaciaux
• Stations d'évaluation des ressources solaires
• Stations de mesures météorologiques
• Études de réflectance et d'albédo
• Surveillance solaire en agriculture
• Mesures de réflexion pour neige, désert, toitures et sols
• Analyse du ratio de performance et des pertes énergétiques dans les centrales PV

Principe de fonctionnement
L'appareil comporte deux pyranomètres montés en sens opposé : le capteur supérieur mesure l'irradiance solaire incidente et le capteur inférieur mesure l'irradiance réfléchie. L'albédo est calculé comme : Irradiance réfléchie / Irradiance globale (exemple : 250 W/m² réfléchi ÷ 1000 W/m² global = 0,25).

Recommandations d'installation

• Choisir un emplacement où le pyranomètre supérieur a une vue dégagée du ciel et le pyranomètre inférieur représente la surface d'intérêt.
• Éviter les structures ou éléments proches susceptibles de créer des ombres ou des réflexions.
• Monter l'appareil sur le support, niveler avec le niveau à bulle intégré et fixer la tige de montage.
• Raccorder l'alimentation (12–30 V DC) et la communication RS485 Modbus RTU au datalogger ou au système SCADA.
• Configurer les paramètres Modbus selon le datalogger ou le système de surveillance.

Maintenance

• Inspection quotidienne : vérifier dégâts visibles, encrassement, neige ou fientes d'oiseaux.
• Hebdomadaire : nettoyer les dômes supérieur et inférieur en cas de contamination.
• Mensuel : vérifier le nivellement, l'intégrité du montage, l'état du câblage et la qualité des données.
• Annuel : contrôler la performance de mesure et l'ensemble de l'installation.
• Recalibrage : recommandé tous les 2 ans pour la surveillance PV selon IEC 61724-1:2021 ; SEVEN indique qu'un recalibrage tous les 5 ans peut être acceptable selon l'application.

Garantie et options
Garantie de cinq ans. Configurations optionnelles avec d'autres classes de pyranomètres disponibles (SEVEN 3S-TP-MB-B ou 3S-TP-MB-C).

Spécifications techniques

• Code article : 3S-TP-ALBEDO-A
• Paramètres mesurés : GHI ou POA, irradiance réfléchie, températures interne et du boîtier, humidité interne
• Type de capteur : Thermopile
• Plage spectrale : 280 à 3000 nm
• Plage d'irradiance : 0 à 4000 W/m²
• Sensibilité nominale : 8 à 14 µV/(W/m²)
• Temps de réponse : 0,5 s
• Offset zéro A – Rayonnement thermique : ±1 W/m²
• Offset zéro B – Variation de température : ±1,5 W/m²
• Offset zéro total C : ±3 W/m²
• Non-stabilité : <0,5 % changement/an
• Non-linéarité : ±0,2 % de 100 à 1000 W/m²
• Réponse directionnelle : ±10 W/m² à 1000 W/m², 0 à 80°
• Erreur spectrale : ±0,2 %
• Réponse en température : ±0,4 % de -20°C à 50°C
• Résolution d'irradiance : 0,1 W/m²
• Plage humidité interne : 0 % à 100 %
• Précision humidité interne : ±1 % HR de 20 % à 70 % à 25°C
• Plage température interne : -40°C à +85°C
• Précision température interne : ±0,1°C de 5°C à 60°C
• Plage température boîtier : -40°C à +85°C
• Précision température boîtier : ±0,2°C
• Précision du niveau à bulle : ±0,1°
• Angle de vision : 2π sr
• Sortie de données : RS485 jusqu'à 38400 bauds
• Protocole de communication : Modbus RTU, option Modbus TCP/IP
• Taux de sortie : 1/s
• Température de fonctionnement : -40°C à 85°C
• Alimentation : 12 à 30 V DC
• Consommation : 20 mA à 24 V DC
• Caractéristiques du câble : 3x2x0,14 mm², 26 AWG LI2Y(st)CTP PUR, résistant aux UV et aux intempéries
• Longueur de câble standard : 3 m, longueurs personnalisées disponibles
• Isolation galvanique : 1000 V entre alimentation et bus RS485
• Indice IP : IP68
• Dimensions : Ø140 mm x 209 mm
• Matériau boîtier : Aluminium anodisé
• Matériau support de montage : Aluminium alliage
• Matériau disque d'ombrage : ABS
• Poids : 2,6 kg
• Normes : ISO 9060:2018; IEC 61724-1:2021 Classe A; ISO/TR 9901:1990; ISO 9847
• Origine : Türkiye
