Testeur d'étanchéité de débit

rotatifpour l'intégrité des jointsportable

Courte description
Solution d'essai étanche en acier inoxydable conçue pour réaliser les tests d'entrée d'eau IPX1–IPX6. Comprend débits réglables, recirculation d'eau en boucle fermée, plateau tournant intégré et raccords d'essai échangeables conformes aux normes IP.

Description générale

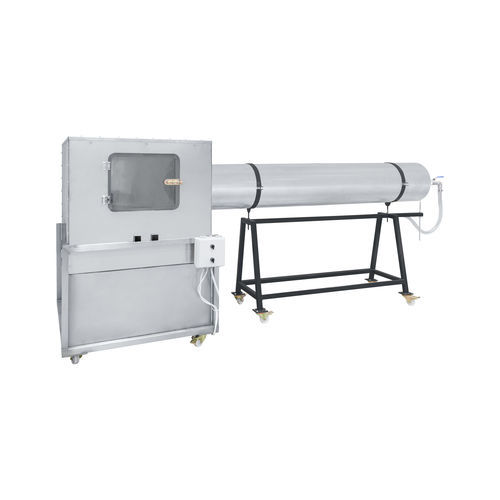

Construction en tôle chrome inox avec réservoir étanche et capot en plexiglas pour observation extérieure. Plateau tournant intégré (Ø350–Ø500 mm, défini selon spécification client) permettant le montage sécurisé des échantillons. L'ensemble est composé de deux parties principales : la chambre d'essai et le tube de distance (pour les essais jet d'eau IPX5/IPX6). Le tube de distance dispose d'une manivelle réglable en hauteur, d'un débitmètre et d'une vanne manuelle pour régler et contrôler le débit. Les buses et raccords d'essai se changent manuellement selon le type d'essai. L'appareil est mobile et se verrouille en position pour l'essai.

Spécifications techniques
Dimensions chambre : 1000 × 1000 × 1500 mm (L × P × H)
Dimensions ensemble tube de distance : 580 × 2500 × 1340 mm (L × P × H)
Diamètre plateau tournant : Ø350–Ø500 mm (défini selon spécification client)
Tube de distance nominal : Ø400 mm, longueur 2500 mm
Réducteur/servo : 400 V / 0,18 kW / 24 rpm
Pompe : 220 V / 1,1 kW / 0–120 L/min (débitmètre et vanne manuelle pour contrôle)
Alimentation électrique : standard 380 V / 1,3 kW (option 220 V)
Recirculation d'eau en boucle fermée avec débits ajustables ; toutes les dimensions peuvent être personnalisées selon les besoins client. Toutes les dimensions en mm.

Conditions d'essai IPX (IPX1 – IPX6)

• IPX1 : Eau : eau douce ou pure ; Durée : 10 minutes ; Débit : 0,25 L/min (contrôlé par débitmètre, réglé via vanne) ; Vitesse de rotation : 1 rpm ; Distance : ≥200 mm entre bac d'égouttement et échantillon ; Pression atmosphérique / température ambiante.
• IPX2 : Eau : eau douce ou pure ; Durée : 10 minutes (4 × 2,5 min) ; Débit : 0,75 L/min ; Inclinaison : fixe 15° (pas de rotation) ; Distance : ≥200 mm entre bac d'égouttement et échantillon ; Pression atmosphérique / température ambiante.
• IPX3 : Eau : eau douce ou pure ; Durée : 5 minutes ; Débit : 10 L/min ±5% (débit instantané surveillé) ; Vitesse de rotation : 10 rpm (optionnel) ; Angle d'oscillation du tube : ±60° (120° total) ; Distance : env. 300 mm entre tube oscillant et échantillon ; Pression atmosphérique / température ambiante.
• IPX4 : Eau : eau douce ou pure ; Durée : 10 minutes ; Débit : 10 L/min ±5% ; Vitesse de rotation : 10 rpm (optionnel) ; Angle d'oscillation du tube : ±120° (240° total) ; Distance : env. 300 mm entre tube oscillant et échantillon ; Pression atmosphérique / température ambiante.
• IPX5 : Eau : eau douce ou pure ; Durée : 3 minutes ; Débit : 12,5 L/min ±5% (débit instantané surveillé) ; Vitesse de rotation : 20 rpm ; Distance buse : 2,5–3 m ; Pression atmosphérique / température ambiante.
• IPX6 : Eau : eau douce ou pure ; Durée : 3 minutes ; Débit : 100 L/min ±5% (débit instantané surveillé) ; Vitesse de rotation : 20 rpm ; Distance buse : 2,5–3 m ; Pression atmosphérique / température ambiante.

Critères d'évaluation

• Après l'essai, sécher l'extérieur et inspecter l'intérieur de l'échantillon.
• Aucune eau ou trace d'humidité ne doit être présente à l'intérieur du dispositif.
• Les composants électroniques doivent rester pleinement fonctionnels.
• Le dispositif ne doit présenter aucune déformation physique due à la pression.

Caractéristiques techniques

• Construction : tôle chrome inox ; réservoir étanche ; capot plexiglas ; éclairage intérieur.
• Plateau tournant : intégré, diamètre Ø350–Ø500 mm (spécification client).
• Tube de distance : Ø nominal 400 mm, longueur 2500 mm ; réglable en hauteur via manivelle.
• Pompe : 220 V, 1,1 kW, 0–120 L/min (débitmètre et vanne manuelle pour contrôle du débit).
• Réducteur/servo : 400 V, 0,18 kW, 24 rpm.
• Alimentation électrique : standard 380 V / 1,3 kW (option 220 V disponible).
• Système de recirculation d'eau en boucle fermée ; débits ajustables ; configuré pour la gamme d'essais IPX1–IPX6.
• Dimensions : chambre 1000 × 1000 × 1500 mm (L × P × H) ; ensemble tube de distance 580 × 2500 × 1340 mm (L × P × H).
• Toutes les dimensions en mm ; dimensions de la chambre personnalisables selon les exigences client.
