Détecteur photovoltaique UV Cloud Sensor

HgCdTeindustriel

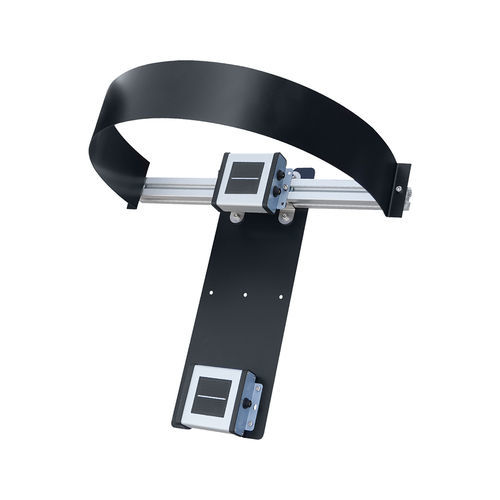

Le Capteur de Nuages SEVEN est un dispositif spécialisé conçu pour mesurer la couverture nuageuse des systèmes photovoltaïques (PV) commerciaux et industriels. En analysant la nébulosité, il aide à déterminer si les panneaux solaires doivent rester fixes ou s'ajuster à la position du soleil, optimisant ainsi l'efficacité énergétique. Le système comprend deux capteurs d'irradiance, l'un toujours à l'ombre et l'autre toujours exposé, ainsi qu'une bande d'ombrage et des composants de montage. Le capteur ombragé mesure l'irradiance diffuse, tandis que le capteur exposé mesure l'irradiance du plan de l'array (POA), conformément aux normes IEC 61724. Le ratio de nébulosité est calculé à partir du rapport de ces deux valeurs. Les données sont transmises via RS485 en utilisant le protocole Modbus RTU vers des enregistreurs de données ou des systèmes de surveillance. Paramètres Mesurés: - Irradiance POA – Total de la lumière directe, diffuse et réfléchie sur les panneaux PV. - Irradiance Diffuse – Lumière indirecte dispersée par les nuages et l'atmosphère. - Irradiance Directe – Lumière solaire directe. - Ratio de Nébulosité – Irradiance Diffuse divisée par POA; calculé à la fois instantanément et en moyenne quotidienne. Spécifications Techniques: - Code de l'Article: 3S-CS-MB - Données Mesurables: Irradiance du Plan de l'Array (POA), Irradiance Diffuse sur l'Inclinaison du Panneau, Irradiance Directe sur l'Inclinaison du Panneau, Ratio de Couverture Nuageuse - Plage du Ratio de Couverture Nuageuse: 0 … 100% - Résolution du Ratio de Couverture Nuageuse: 5% - Taux de Sortie: 1/s - Sortie de Données: RS485 jusqu'à 38400 baud - Protocole de Communication: Modbus RTU - Alimentation: 12 … 30 V DC - Consommation d'Énergie: 25 mA max @ 24 V DC - Longueur et Caractéristiques du Câble: 3 mètres 3x2x0.22mm, 24 AWG (Résistant aux UV et aux Intempéries) - Isolation Galvanique: 1000 V Entre l'Alimentation et le Bus de Données RS485 - Plage de Température de Fonctionnement: -40°C … +85°C - Plage d'Humidité de Fonctionnement: 0 … 100%HR - Dimensions: 550 mm x 500 mm x 310 mm (L x l x H) - Poids du Capteur: 4,2 kg - Indice de Protection: IP54 (Optionnel IP 65, IP 68) - Matériau du Boîtier du Capteur: Aluminium - Bande d'Ombrage: Acier Revêtu d'Époxy FBE - Norme: IEC 61724-1:2021 et IEC 60904 - Calibration: Chaque capteur est calibré sous un simulateur solaire de classe AAA selon les normes IEC 60904-2 et IEC 60904-4 en utilisant une cellule de référence calibrée par l'Institut ISFH en Allemagne.
