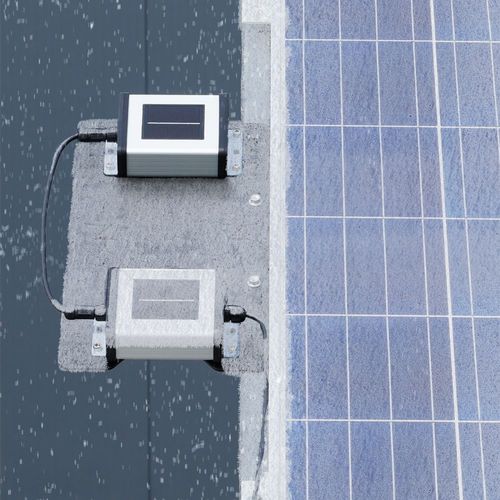

Capteur de neige 3S-SS-MB

Présentation du produit
Le capteur de neige SEVEN est conçu pour mesurer la perte de production d'énergie provoquée par la neige sur les modules photovoltaïques. Adapté aux installations au sol et en toiture, le capteur informe les exploitants des pertes de production liées à l'accumulation de neige. Une lecture du taux de neige de 10 % correspond à une perte d'énergie estimée à 10 % pour l'installation.

Principe de fonctionnement
Taux de neige = Perte d'énergie. Le capteur de neige SEVEN calcule le taux de neige de la centrale PV en comparant les données d'irradiance issues de deux cellules de référence : une cellule affectée par la neige et une cellule sans neige. Cette comparaison fournit un indicateur direct de la perte de production due à l'enneigement.

Intégration aux suiveurs
Le capteur SEVEN propose une solution dédiée pour les projets photovoltaïques équipés de suiveurs solaires. En analysant l'irradiance des cellules de référence enneigée et non enneigée, le capteur calcule le taux de neige et communique la valeur au centre de contrôle du suiveur afin d'ajuster la position des modules en fonction de l'accumulation de neige, évitant ainsi des mouvements de suiveur inutiles.

SPÉCIFICATIONS TECHNIQUES
Code article : 3S-SS-MB
Donnée mesurée : Taux de neige
Résolution : 0,1 %
Plage de mesure : 0 % – 100 %
Incertitude : ≤2 %
Plage d'irradiance : 0…1600 W/m²
Sortie de données : RS485 jusqu'à 38400 Baud
Protocole de communication : Modbus RTU
Taux de sortie : 1/s
Plage de température de fonctionnement : -40°C à +85°C
Humidité de fonctionnement : 0 à 100 %HR
Alimentation : 22 à 30 V DC
Consommation : 0,82 A max @ 24 VDC (chauffage désactivé 0,02 A max @ 24 VDC)
Connexion électrique : Câble LIYYC11Y PUR 3 m, résistant aux UV et aux intempéries
Isolation galvanique : 1000 V entre l'alimentation et le bus RS485
Classement IP : IP65
Dimensions : 200 mm x 412 mm x 44 mm (L x l x H)
Poids : 1845 g
Calibration : Chaque capteur est calibré et normalisé sous simulateur solaire Classe AAA selon IEC 60904-2 en utilisant une cellule de référence calibrée par ISFH-Germany.

Caractéristiques / Spécifications techniques

• Code article : 3S-SS-MB
• Donnée mesurée : Taux de neige
• Résolution : 0,1 %
• Plage de mesure : 0 % – 100 %
• Incertitude : ≤2 %
• Plage d'irradiance : 0…1600 W/m²
• Sortie de données : RS485 jusqu'à 38400 Baud
• Protocole : Modbus RTU
• Taux de sortie : 1/s
• Température de fonctionnement : -40°C à +85°C
• Humidité de fonctionnement : 0 à 100 %HR
• Alimentation : 22 à 30 V DC
• Consommation : 0,82 A max @ 24 VDC (chauffage désactivé 0,02 A max @ 24 VDC)
• Connexion électrique : Câble LIYYC11Y PUR 3 m, résistant aux UV et aux intempéries
• Isolation galvanique : 1000 V entre l'alimentation et le bus RS485
• Classement IP : IP65
• Dimensions : 200 mm x 412 mm x 44 mm
• Poids : 1845 g
• Calibration : Calibré et normalisé individuellement sous simulateur solaire Classe AAA selon IEC 60904-2 avec cellule de référence calibrée par ISFH-Germany
