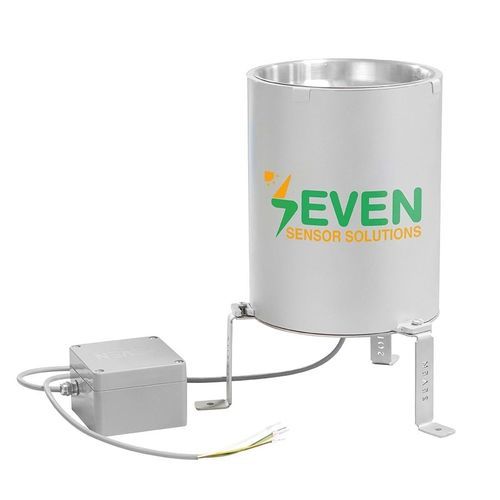

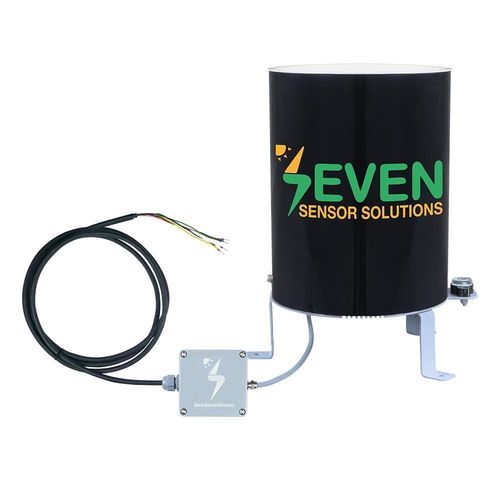

Pluviomètre à auget basculeur 3S-RG-MB

200 cm²avec interface RS-485Modbus RTU

Présentation du produit
SEVEN 3S-RG-MB est un pluviomètre à bascule qui mesure les précipitations sur une surface collectrice de 200 cm² grâce à un mécanisme à bascule et un relais à lame. Les impulsions de mesure sont transmises via RS485 en protocole Modbus RTU. Le capteur associe des composants anodisés résistants à l'eau de mer et des pièces en Plexiglass et est livré avec un câble LIYY 3 m résistant aux UV et aux intempéries.

Caractéristiques techniques

• Référence : 3S-RG-MB
• Type de capteur : Pluviomètre à bascule
• Surface collectrice : 200 cm²
• Plage de mesure : 600 mm/h
• Résolution : 0,2 mm
• Précision : ±1% (0–30 mm/h); ±2% (30–100 mm/h); ±5% (100–600 mm/h)
• Sortie de données : RS485 jusqu'à 38400 Baud
• Protocole : Modbus RTU
• Alimentation : 12–30 V DC
• Consommation : 35 mA @ 24 V DC
• Raccordement électrique : câble LIYY 3 m, résistant aux UV et aux intempéries
• Température de fonctionnement : 0°C à +85°C
• Dimensions : Ø 160 x 257 mm
• Dimensions boîtier de connexion : 70.2 x 82 x 55 (L x l x H)
• Poids : 1,4 kg
• Indice de protection : IP65
• Matériau boîtier : Plexiglass
• Matériau boîte de connexion : ABS

Principe de fonctionnement
Le capteur compte les basculements du seau (résolution 0,2 mm) détectés par un relais à lame ; chaque basculement génère une impulsion transmise via RS485 (Modbus RTU) pour que les enregistreurs et systèmes de supervision calculent la pluviométrie cumulée et l'intensité sur la surface collectrice de 200 cm².

Applications

• Météorologie
• Hydrologie
• Agriculture
• Surveillance de champs photovoltaïques (PV)
• Mesures industrielles d'intensité des précipitations

Pourquoi choisir les capteurs SEVEN ?

• Solution économique pour la surveillance industrielle et environnementale, y compris les centrales PV.
• Composants anodisés résistants à l'eau de mer et protection IP65 pour une exploitation extérieure fiable.
• Installation au sol simple avec le pied tripode fourni ; nécessite une surface plane sans accessoires supplémentaires.

FAQ

• Comment installer le capteur ? Suivre le manuel d'utilisation pour les instructions d'installation et de câblage.
• Le capteur est-il fourni avec un câble ? Oui, câble LIYY 3 m résistant aux UV et aux intempéries inclus.
• Comment se fixe le 3S-RG-MB ? Montage au sol avec la base tripode fournie ; surface plane requise.
• Durée de la garantie ? Garantie de 2 ans contre les défauts de fabrication.
• Délais de livraison ? Petites commandes (jusqu'à 5 pcs) : env. 3–4 semaines. Commandes en volume (5–100 pcs) : env. 7–9 semaines.
• Fourchette de prix ? Pluviomètre Modbus RTU : indicatif 235–420 EUR.
