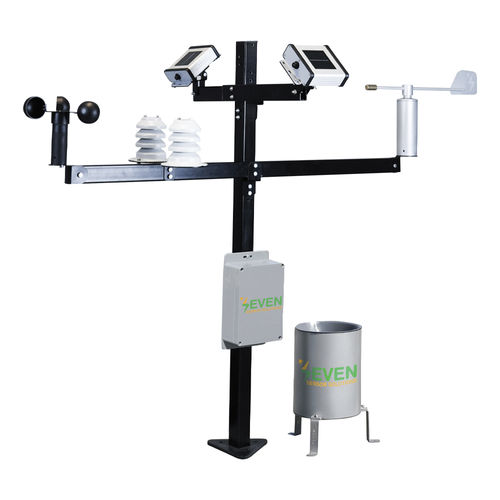

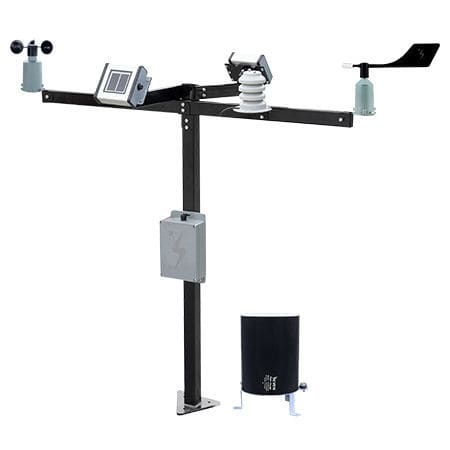

Station météorologique à capteur multiple 3S-CWS

de surveillancecompactepour centrale solaire

Présentation du produit
La station météorologique compacte 3S-CWS est une unité capteur professionnelle tout-en-un réunissant plusieurs mesures météorologiques dans un boîtier étanche. L'appareil transmet un jeu de données complet via Modbus RTU sur RS485, permettant l'intégration directe avec SCADA, enregistreurs et systèmes de supervision. Conçue pour la surveillance PV, l'agriculture, les réseaux de villes intelligentes et la recherche environnementale, elle fournit des données météorologiques consolidées et fiables.

Fonctionnement
La 3S-CWS intègre des capteurs externes interchangeables dans un boîtier résistant aux UV et aux intempéries pour une installation rapide et sans erreur. Les connexions suivent un principe Plug & Play :

• La boîte de connexion est équipée de connecteurs étanches et résistants aux UV.
• Chaque capteur possède une configuration de broches unique pour éviter les raccordements erronés.

Les signaux mesurés sont traités par l'électronique interne et transmis via RS485 en Modbus RTU à des débits configurables.

Pourquoi choisir la station météorologique compacte SEVEN

• Conception tout-en-un – plusieurs paramètres météo réunis dans un seul équipement
• Conformité aux normes – conforme à la norme IEC 61724-1:2021 pour la surveillance PV
• Boîtier résistant – protection UV, indice de protection extérieur (IP54 standard, IP67 en option)
• Installation rapide – fournie avec système de montage, supports et câble pour une mise en service rapide
• Intégration simple – compatibilité native avec les systèmes Modbus RTU

Applications

• Centrales photovoltaïques – mesures d'irradiation et ambiantes pour calculs de PR et analyses de production
• Agriculture – données microclimatiques pour la planification d'irrigation et la gestion des cultures
• Villes intelligentes – réseaux de surveillance environnementale et données météorologiques urbaines
• Recherche & université – jeux de données fiables pour études météorologiques et climatiques

FAQ

• Quels capteurs externes peuvent être connectés ? Pyranomètre thermopile, capteurs d'irradiation (globale et POA), capteur de température module, capteur de température ambiante, anémomètre et girouette, capteur d'humidité relative, capteur de pression atmosphérique, pluviomètre. Les capteurs peuvent être ajoutés ou retirés selon les besoins du projet.
• Compatible SCADA ou enregistreur ? Oui, si le système hôte prend en charge RS485/Modbus RTU.
• Comment configurer le capteur ? Suivre le manuel utilisateur et les guides vidéo fournis pour des instructions pas à pas.
• La structure de montage est-elle incluse ? Oui. L'unité est livrée avec une structure de montage en acier revêtu et des supports pour les capteurs.
• Le câble est-il fourni ? Fournie avec un câble LIYYC11Y PUR de 3 m (résistant aux UV et aux intempéries), 6 conducteurs torsadés incluant la terre. D'autres longueurs sur demande.
• Alimentation électrique : 12–30 V DC (24 V recommandé).
• Prix indicatif du 3S-CWS : Dépend de la configuration des capteurs ; prix indicatif autour de 1800 EUR.
• Garantie : Garantie fabricant de 2 ans.
• Délai de livraison : Petites commandes : env. 1–2 semaines. Commandes en volume (100+ unités) : env. 6–8 semaines.

Caractéristiques / spécifications techniques

• Référence : 3S-CWS
• Données mesurées : irradiance globale & plane-of-array (POA) ; température module ; température ambiante ; vitesse du vent ; direction du vent ; humidité relative ; pression atmosphérique ; précipitations
• Norme : conforme à IEC 61724-1:2021
• Sorties numériques : RS485 jusqu'à 38400 Baud
• Protocole de communication : Modbus RTU (option Modbus TCP/IP)
• Taux de sortie : 1/s
• Plage de température de fonctionnement : -40°C à +85°C
• Plage d'humidité de fonctionnement : 0 à 100 % RH
• Matériau de la structure de montage : acier revêtu
• Dimensions : 635 x 1123 x 1048 mm (L x l x H) ; hauteur ajustable sur demande
• Poids : 5,8 kg
• Indice de protection : IP54 (IP67 en option)
• Alimentation : 12 à 30 V DC
• Consommation : 25 mA @ 24 V DC
• Connexion électrique : câble LIYYC11Y PUR 3 m, résistant aux UV et aux intempéries
• Boîte de connexion : ABS
• Aisolation galvanique : 1000 V entre alimentation et bus RS485
