Capteur d'encrassement pour modules photovoltaïques 3S-SMS-MB-M

pour applications photovoltaïquesIEC 61724avec nettoyage manuel

Présentation

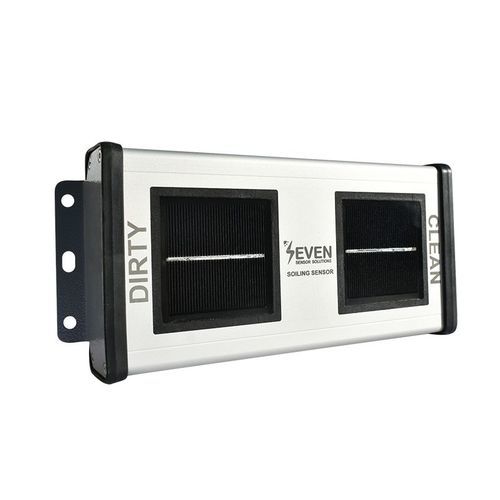

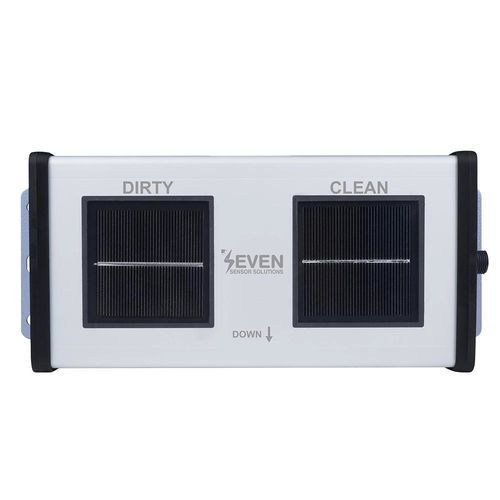

Le capteur manuel d'encrassement SEVEN mesure les pertes d'énergie sur panneaux photovoltaïques en comparant une cellule de référence propre et une cellule exposée à l'encrassement. L'indice d'encrassement correspond directement à la perte d'énergie (ex. : 10% d'encrassement = 10% de perte d'énergie). Les données sont transmises via RS485 en Modbus RTU et l'appareil est compatible SunSpec pour une intégration facile aux plateformes de supervision.

Principe de fonctionnement
Le système utilise deux cellules de référence : l'une maintenue propre manuellement et l'autre exposée aux mêmes conditions que les modules PV. En comparant l'irradiation entre les cellules, le capteur calcule l'indice d'encrassement en temps réel et le transmet via Modbus RTU.

• Une surface de référence est nettoyée manuellement par le personnel.
• L'autre surface est exposée aux mêmes poussières et saletés que les modules PV.
• L'indice d'encrassement est calculé à partir des différences d'irradiation et rapporté en temps réel.
• Communication : Modbus RTU sur RS485 ; compatible SunSpec pour intégration plug-and-play.

Avantages clés

• Quantifie les pertes d'énergie et de revenu liées à l'encrassement pour des décisions O&M éclairées.
• Permet d'optimiser les plannings de nettoyage grâce aux données pour réduire les coûts et améliorer le rendement.
• Adapté aux centrales utility-scale, toitures commerciales et projets industriels.
• Conception robuste : boîtier IP65, câble protégé UV, large plage de température de fonctionnement.
• Calibré en simulateur solaire Classe AAA et validé avec cellules de référence ISFH et Fraunhofer ISE.

Pourquoi surveiller l'encrassement ?
L'encrassement réduit le rendement PV et influence les recettes. Impacts typiques :

• 2–5 % de perte annuelle en climats modérés.
• 10–15 % ou plus en zones désertiques ou fortement poussiéreuses.

Sans surveillance, le site risque le sur-nettoyage (ressources gaspillées) ou le sous-nettoyage (perte de production). Le capteur fournit des données quantitatives pour équilibrer coût de nettoyage et gain de performance.

Données & Communication
Sortie sur bus RS485 3 fils utilisant Modbus RTU. Supporte jusqu'à 38400 Baud et un taux de sortie de 1/s. La conformité SunSpec facilite l'intégration aux SCADA, API et plateformes tierces.

Exploitation & Maintenance
La version manuelle nécessite que les opérateurs maintiennent la cellule de référence propre. Contrôles recommandés : nettoyage quotidien de la cellule propre, inspection des câbles/connecteurs et vérification annuelle de la calibration pour conserver l'exactitude selon IEC.

Conformité, calibration & essais
Conforme à IEC 61724-1 (Annexe C). Chaque capteur est calibré en simulateur solaire Classe AAA selon IEC 60904-2 et IEC 60904-4 avec cellule de référence calibrée par ISFH (Allemagne) et testé en lumière naturelle avec cellule calibrée par Fraunhofer ISE (Allemagne).

Questions fréquentes (sélection)

• Quelle est la différence avec la version automatique ? Même principe et précision de mesure ; la version manuelle demande un nettoyage manuel de la cellule propre et est plus économique pour les sites avec visites planifiées.
• Convient-il aux conditions extrêmes ? Oui : boîtier IP65, câble PUR protégé UV et plage de fonctionnement -40°C à +85°C.
• Fréquence de nettoyage de la surface de référence ? Nettoyer la cellule propre quotidiennement avec un chiffon humide ; la cellule encrassée est nettoyée périodiquement selon la politique du site.
• Compatible avec les systèmes de supervision ? Oui : Modbus RTU sur RS485 et compatibilité SunSpec.
• Délais de livraison & garantie Petites commandes : ~2–3 semaines ; gros volumes (100 pcs) : ~8–10 semaines. Garantie : 2 ans contre défauts fabricant.
• Gamme de prix Environ 520 EUR – 950 EUR selon options et accessoires.

Caractéristiques techniques

• Code article : 3S-SMS-MB-M
• Indice d'encrassement : 0% – 100%
• Résolution : 0,1%
• Incertitude : ≤1%
• Irradiation : 0…1600 W/m²
• Norme appliquée : IEC61724-1 (Annex C)
• Sortie de données : RS485 jusqu'à 38400 Baud
• Protocole de communication : Modbus RTU
• Taux de sortie : 1/s
• Plage de température de fonctionnement : -40°C à +85°C
• Humidité de fonctionnement : 0 à 100%
• Alimentation : 12 à 30 V DC
• Consommation : 20 mA @ 24 V DC
• Connexion électrique : câble LIYYC11Y PUR 3 m, résistant aux UV et aux intempéries
• Aisolation galvanique : 1000 V entre alimentation et bus RS485
• Indice de protection : IP65
• Dimensions : 244 mm x 108 mm x 42 mm (L x l x H)
• Poids : 500 g
• Calibration : calibré en simulateur solaire Classe AAA selon IEC 60904-2 avec cellule de référence calibrée par ISFH
• Essai : testé en lumière naturelle avec cellule calibrée par Fraunhofer ISE
