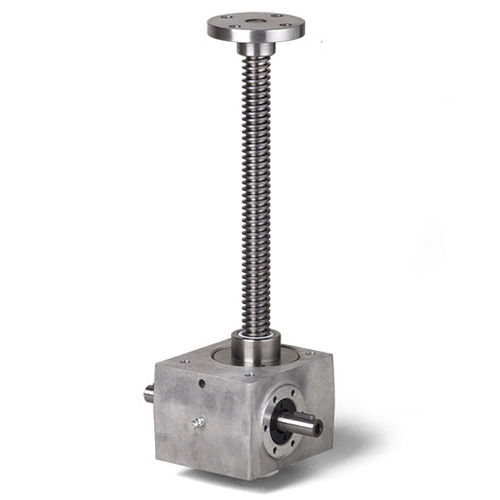

Vérin mécanique à vis trapézoïdale SJ Mod.A Series
à vis translatanteen acier inoxydablecompact

vérin mécanique à vis trapézoïdale
vérin mécanique à vis trapézoïdale
vérin mécanique à vis trapézoïdale
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à vis translatante, à vis trapézoïdale
Autres caractéristiques
compact, en acier inoxydable
Force

Min: 5 kN

Max: 1 000 kN

Description

Les vérins à vis Acme sont recommandés pour les cycles de travail intermittents Engrenage à vis sans fin lubrifié à la graisse synthétique longue durée Réducteur à vis sans fin de haute précision, profil en développante ZI Rapport de démultiplication de 1:4 à 1:36 Boîtier de réducteur monobloc, robuste et compact Vitesse d'entrée jusqu'à 1 500 tr/min Entraînement par vis d'acmé, vis mobile (modèle A) Vis sans fin à 1 ou 2 départs Vérins à vis acmé de la série SJ Mod.A avec vis mobile : 14 tailles standard disponibles Vis acmé de Ø 18 mm à Ø 160 mm Capacité de charge de 5 kN à 1.000 kN Accessoires disponibles (*) : Dispositif de limitation de la longueur de course (proximité magnétique ou inductive) Sur demande, exécution avec réglage axial de la position des capteurs de proximité ou de la position angulaire Encodeur incrémental ou absolu pour le contrôle du positionnement Préparé pour les moteurs standard IEC, les moteurs AC ou DC, et les servomoteurs sans balais (adaptateur spécial de bride de moteur disponible sur demande) Trous de fixation du boîtier du vérin à vis (trous taraudés sur les deux plans de fixation du boîtier ou trous traversants) Dispositif d'arrêt de l'écrou pour empêcher la vis à billes de sortir du boîtier du vérin à vis Tube de protection Dispositif anti-tour Support de tourillon Soufflet de protection Détecteur de rotation de la roue à vis sans fin Ecrou de sécurité Contrôle du niveau d'usure du filetage Acme Autres options sur demande (*) : Attaches de fixation en acier inoxydable AISI 303, AISI 304, sur demande AISI 316 Lubrifiants pour températures ambiantes basses ou élevées Lubrifiants adaptés à l'industrie alimentaire (*) Vérifiez toujours avec notre support technique la faisabilité de l'option et des accessoires requis

---
