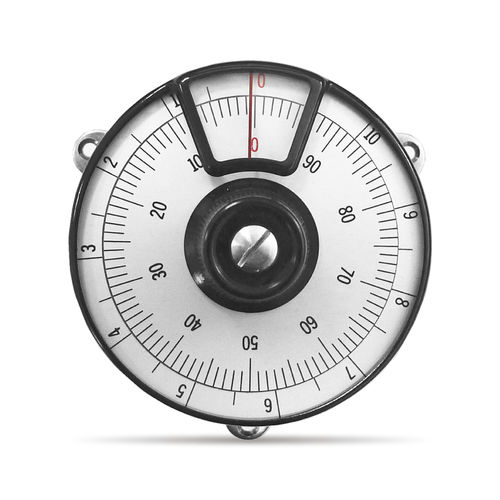

Compteur de tours analogique MAn-55

mécaniquepour montage sur panneau

Présentation du produit
Le cadran de lecture analogique MA MAn-55 fournit un affichage visuel de comptage et de position pour applications avec potentiomètre ou capteur d'angle. Conçu pour intégration avec des potentiomètres multi-tours ; options de cadran personnalisées disponibles.

Caractéristiques principales

• Lecture analogique pour affichage de position/compte
• Options : échelle personnalisée, plaque frontale en résine acrylique

Dimensions
Le dessin de cote est disponible sur la page produit pour la référence d'installation et de sélection.

Paramètres / Spécifications générales
Model No: MAn-55
Nombre de tours (comptage) : 3, 5, 10, 15, 20
Diamètre d'axe compatible (mm) : standard 6 ; spécial 6,35
Potentiomètres combinables Helicalohm : 25HP, 46HD (longueur d'arbre compatible 18,5 mm)
Dispositif de verrouillage : Non
Plage de température de fonctionnement : -55℃ à +105℃
Masse : env. 90 g

Spécifications spéciales disponibles
Face avant spéciale : couvercle en résine acrylique monté.
Panneau de montage spécial : panneau de montage spécial comme indiqué sur le dessin droit.

Spécifications techniques

• Model No: MAn-55
• Nombre de tours : 3, 5, 10, 15, 20
• Diamètre d'axe compatible : standard 6 mm ; spécial 6,35 mm
• Potentiomètres combinables : 25HP, 46HD (longueur d'arbre 18,5 mm)
• Dispositif de verrouillage : Non
• Plage de température : -55℃ à +105℃
• Masse : env. 90 g
• Options spéciales : plaque frontale en résine acrylique ; panneau de montage spécial
