Convertisseur de signal analogique SBS400

sur rail DIN

Présentation produit

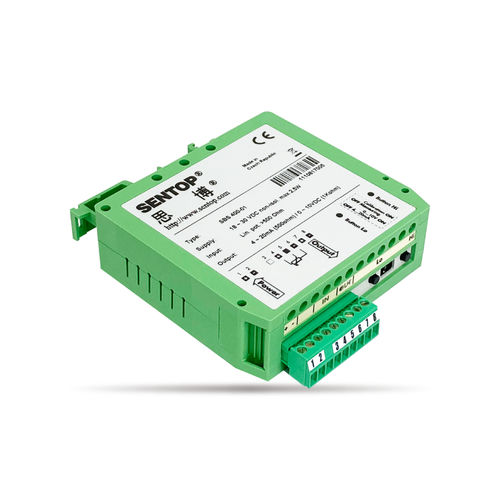

Convertisseur de signal SBS400 pour applications industrielles de mesure et de contrôle.

Caractéristiques principales

• Sortie configurable : 0–10V ou 4–20mA
• Précision ±0,01 % et résolution 16 bits
• Montage sur rail DIN, boîtier PA66 compact, protection IP20

Dimensions
Schéma de dimensions disponible (nom de fichier : 尺寸图_SENTOP_SBS400.jpg).

Spécifications mécaniques générales
Degré de protection : IP20
Niveau de pollution et sécurité : Pollution degree II, CAT.III
Mode d'installation : Rail DIN 35 mm (DIN EN 50022)
Matériau du boîtier : PA66 (incombustible, vert)

Spécifications environnementales
Température de fonctionnement : -25℃~+60℃
Température de stockage : -25℃~+85℃

Spécifications électriques générales
Plage de résistance : 100Ω~500Ω
Tension d'alimentation : 18~30VDC ±10%
Signal de sortie : 0~10V / 4~20mA (configurable)
Puissance maximale : 2,5W
Précision : ±0,01 %
Résistance de charge : >1KΩ (sortie tension), <500Ω (sortie courant)
Résolution : 16bit
Coefficient de température : Max.10ppm
Rigidité diélectrique : 1500V A.C. / 1 min
Temps de réponse : 0,2ms
Ripple : 5mV résiduel à 10V de sortie

Documentation
Fiche technique et schéma de dimensions disponibles au téléchargement.

Caractéristiques techniques (résumé)

• Modèle : SBS400
• Type : Convertisseur de signal
• Sortie : 0~10V ou 4~20mA (configurable)
• Tension d'alimentation : 18~30VDC ±10%
• Protection : IP20
• Précision : ±0,01 %
• Résolution : 16bit
• Température de fonctionnement : -25℃~+60℃
