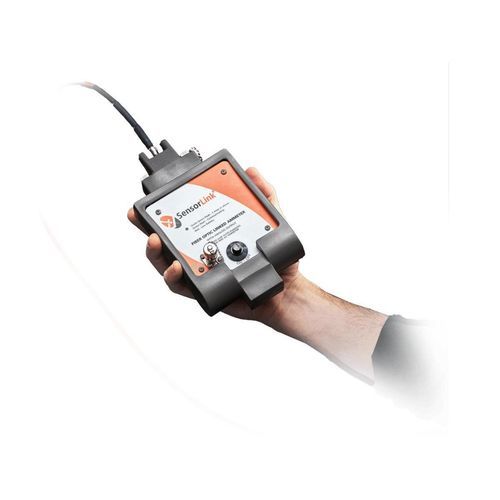

Sonde haute tension Amp Litewire

Sous-titre
Sonde Ampèremétrique Haute Tension

Points Forts

• Sondes de distribution primaire pour tests de rapport CT
• Fournit une sortie analogique pour l'analyse des formes d'onde
• Le câble à isolation par fibre optique amène le signal à la terre
• Compatible avec la plupart des analyseurs de test portables

Aperçu
L'Amp Litewire est un ampèremètre haute tension True RMS conçu pour mesurer le courant True RMS sur le côté primaire d'un réseau de distribution. La sonde capteur est attachée à une perche isolée et positionnée sur la ligne de tension moyenne ou haute. Un câble à fibre optique connecte la sonde capteur à une unité réceptrice au potentiel de terre, qui délivre la mesure de la forme d'onde du courant en sortie analogique à un analyseur de compteur.

La sortie analogique est une reproduction de la forme d'onde du courant haute tension, précise jusqu'au 50ème harmonique, et disponible sous forme de signal AC 0-2 volts à la terre. Cette sonde permet aux services publics d'utiliser l'un des nombreux oscilloscopes basse tension sophistiqués, enregistreurs d'acquisition de formes d'onde, analyseurs ou autres instruments d'analyse, qui ne sont autrement pas capables d'analyser les mesures dans les environnements de distribution primaire et haute tension.

Le câble à fibre optique est physiquement robuste, tout en fournissant un chemin de données à haute vitesse requis pour la transmission numérique des formes d'onde. Ce câble est également l'isolant haute tension entre les deux unités, et est spécifié pour fournir une isolation de 100 kV par pied.

La sonde capteur n'a pas de pièces mobiles et ne nécessite pas de serrage sur le fil. Le boîtier en uréthane moulé est résistant à l'eau et supportera un impact physique élevé.

Accessoires

• Ensemble de suspension de capteur pour 8-016 Amp LiteWire (Modèle #7-016)
• Ensemble de suspension de capteur pour 8-015 XT Amp LiteWire (Modèle #7-017)

Étuis

• Étui de transport rigide pour LiteWires (Modèle #7045)

Caractéristiques / spécifications techniques

• Ampèremètre haute tension True RMS
• Mesure le courant True RMS sur le côté primaire du réseau de distribution
• La sonde capteur se fixe à une perche isolée
• Le câble à fibre optique fournit une isolation de 100 kV par pied
• Sortie analogique : signal AC 0-2 volts à la terre
• Précis jusqu'au 50ème harmonique
• Boîtier en uréthane moulé résistant à l'eau
• Pas de pièces mobiles, pas de serrage requis
• Compatible avec la plupart des analyseurs de test portables
