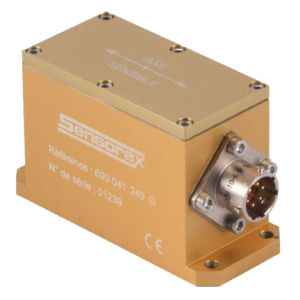

Inclinomètre 1 axe SX41200 series

sortie de courantmécaniqueoptique

L’inclinomètre / accéléromètre SENSOREX modèleSX41200 est un capteur d’instrumentation asservi en boucle fermée. L’élément sensible est un galvanomètre balourdé associé à un détecteur optique de position. Cette technologie permet d’obtenir des inclinomètres très sensibles (<0,5 seconde d’arc), sans hystérésis, avec une précision de l’ordre du 1.10-4 de l’étendue de mesure et enfin, une dynamique importante. L’appareil est alimenté en tension unique non régulé (de 10V à 30V DC). La sortie est soit de type courant (4-20mA), soit du type tension bidirectionnelle (±5V). La sortie est proportionnelle au sinus de l’angle (composante de l’accélération de la pesanteur). La robustesse du boîtier, ainsi que l’amortissement hydromécanique de l’élément sensible permettent des utilisations en milieu sévère. Théorie de la mesure Quand l’appareil est incliné d’un angle X, le pendule a tendance à suivre cette inclinaison. Sa position est détectée et traduite en un courant de rappel injecté dans le galvanomètre pour le ramener à sa position d’équilibre. Ce courant de rappel, proportionnel à la composante de la pesanteur détectée, est mesuré aux bornes d’une résistance de précision. Cette accélération « a » est égale à : a = g sin* α Avec g, l’accélération de la pesanteur. Après réglage du biais et de la sensibilité en usine, la tension ou le courant de sortie est donné par la formule suivante : Signal de sortie = S sin* α + Biais Avec : -S, la sensibilité de l’inclinomètre exprimée en V/g ou en A/g. -Biais, la sortie tension (courant) pour une inclinaison nulle (0V / 12mA). S et le Biais sont fournis avec les rapports de mesure livrés avec chaque produit.
