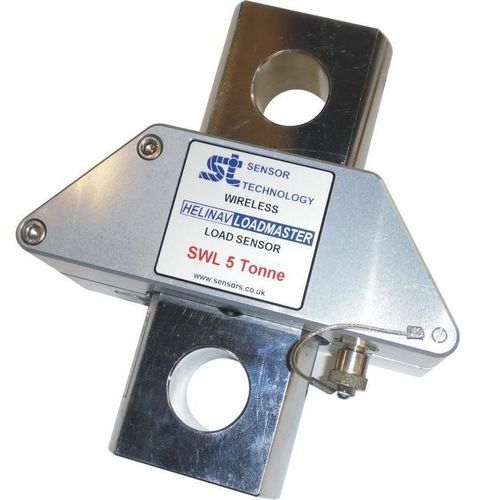

Capteur de force en traction HLM-LC

type poutremono-axepar jauge de contrainte

Aperçu
Le capteur de charge sans fil HeliNav LoadMaster est un capteur de traction en acier inoxydable à jauge de contrainte, conçu pour mesurer les charges suspendues sous hélicoptère. Il assure la transmission sans fil en temps réel et l'enregistrement local des données pour l'analyse post-vol. L'appareil utilise la bande mondiale 2,4 GHz avec deux antennes internes renforcées et intègre correction d'erreurs et data whitening pour une télémétrie fiable.

Avantages clés

• Fonctionnement sans fil pour une installation et un retrait rapides entre appareils
• Portée radio jusqu'à 100 m pour une grande flexibilité des équipes au sol
• Taux d'échantillonnage jusqu'à 10 Hz pour une surveillance quasi temps réel
• Mémoire interne 32 MBit stockant jusqu'à 280 heures de données pour l'enregistrement des vols
• Alimentation externe 11–28 V (rechargeable) pour intégration aux systèmes électriques
• Connexion USB pour le téléchargement des données vers PC
• Logiciel PC fourni pour la configuration et l'export des données
• Extinction automatique configurable pour économiser la batterie
• Double antenne interne renforcée pour une meilleure fiabilité du lien
• Conforme FCC Part 15
• Données exportables vers Excel pour analyse et rapport

Compatibilité et interfaces

• Compatible avec le récepteur portatif HeliNav Handheld Receiver pour recevoir et afficher les données de plusieurs capteurs
• Compatible avec l'interface HeliNav Receiver Interface pour fournir des sorties RS232/RS422 ou analogiques/numériques pour intégration
• Compatible avec l'affichage de cockpit HeliNav Cockpit Display pour indication de charge en cabine ou sur hublot, formats sélectionnables par l'utilisateur

Caractéristiques techniques

• Type de capteur : à jauge de contrainte, capteur de traction en acier inoxydable
• Bande sans fil : 2,4 GHz bande ISM harmonisée mondialement
• Antennes : double antenne interne renforcée
• Fiabilité radio : correction d'erreurs et data whitening
• Portée de transmission : jusqu'à 100 m (ligne de visée, dépend de l'environnement)
• Taux de mise à jour : jusqu'à 10 échantillons par seconde
• Mémoire interne : 32 MBit (environ jusqu'à 280 heures de données échantillonnées)
• Téléchargement des données : connexion USB vers PC
• Alimentation : externe 11–28 V (rechargeable)
• Sorties (via récepteur/interface) : RS232, RS422, analogique ou numérique selon besoin
• Logiciel : logiciel PC de configuration et d'export fourni
• Normes : FCC Part 15
