Bascule intégratrice

Description

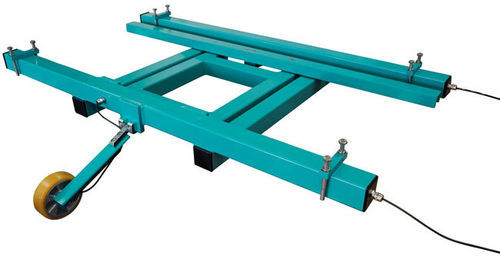

Mesure continue des matériaux en vrac sur convoyeurs à bande. La bascule à rouleau unique enregistre le poids du produit sur une section de bande équipée de cellules de charge, permettant l'enregistrement continu du poids et le calcul du débit en t/h.

Principales caractéristiques

• Enregistrement de poids continu
• Débits : 45 à 800 t/h
• Largeurs de bande : 500 à 1.350 mm
• Collecte de données efficace via l'unité de commande intégrée
• Installation simple sur site
• Faible profondeur d'installation

Principe de mesure
Le poids du matériau convoyé est mesuré par une cellule de charge type bending-beam à jauge de contrainte. La vitesse de la bande est enregistrée en continu par une roue de mesure équipée d'un capteur de vitesse. Le débit (t/h) est calculé à partir du poids mesuré et de la vitesse de bande.

Évaluation / commande
L'évaluation des signaux et le calcul des valeurs sont effectués par une automate (PLC) intégré dans un petit armoire de commande. L'unité de commande est équipée en standard d'une interface Profinet pour l'intégration à l'automatisation d'usine.

Montage / conception mécanique
La bascule se monte facilement dans les convoyeurs à bande existants. Les barres porteuses de la bascule se fixent par vissage sur la structure du convoyeur. La conception standardisée permet d'adapter la construction aux différentes largeurs de bande en raccourcissant les barres, rendant la bascule adaptée à une application universelle.

Caractéristiques / spécifications techniques

• Finition : laquée
• Matériau de la cellule de charge : acier inoxydable
• Exactitude atteignable : ± 0,03 %
• Indice de protection de la cellule : IP 68
• Capacité de surcharge mécanique : jusqu'à 5× la charge nominale (sur la base de la distance nominale de convoyage)
• Débit maximum : env. 800 t/h
• Précision système : typ. 1–2 % entre 20 et 100 %
• Température de fonctionnement : -20 °C … +50 °C
• Plage de largeurs de bande : 500 – 1.350 mm (selon la bande sur site)
