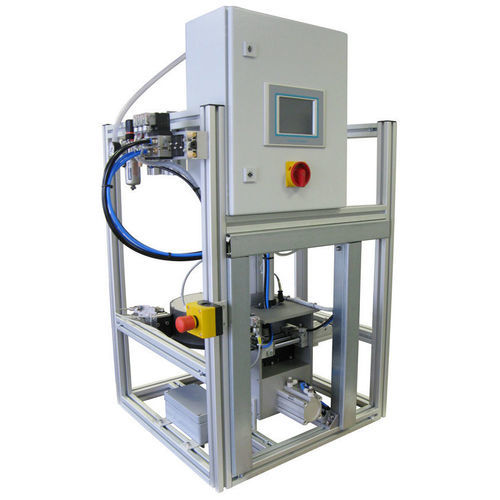

Unité d’échantillonnage pour produits en vrac SPC series

pour solidesà godet rotatifautomatique

Présentation
Un système de contrôle automatique de la qualité du sable destiné aux installations modernes de traitement des sables de fonderie. SPC est un système de mesure universel avec échantillonnage sélectif permettant de contrôler le fonctionnement des malaxeurs par lots et d’ajuster les paramètres de mélange pour les lots suivants.

SPC II — installation au niveau d’un point de transfert de bande transporteuse
Le système standard SPC II est conçu pour être installé au point de transfert entre le malaxeur et la ligne de moulage. Un plateau tournant miniature prélève en continu de petites quantités de sable du flux et remplit un récipient d’essai cylindrique (Diamètre 50 mm, Hauteur 100 mm). L’échantillon de sable est testé pour sa compactabilité et, en option, pour la résistance à la compression ou au cisaillement, la teneur en humidité et la température. Le nombre d’échantillons par lot est réglable. Le système comporte peu d’éléments mobiles, garantissant une longue durée de vie et de faibles besoins de maintenance.

SPC III — prélèvements directement sur le malaxeur
Pour installation sur malaxeur avec unité de prélèvement et de préparation : le SPC II complété d’une unité de prélèvement/préparation est monté directement sur le malaxeur. SPC III convient aux malaxeurs à tambour fixe et nécessite une ouverture d’environ 70 mm dans la paroi du tambour. L’échantillon de sable est préparé puis déposé dans le récipient d’essai cylindrique. Les mêmes mesures que pour le système standard sont disponibles.

SPC IV — prélèvement depuis la bande transporteuse par dispositif mécanique
Pour installation sur une bande transporteuse avec dispositif mécanique de prélèvement : ce système reprend le système standard équipé d’un dispositif mécanique capable d’extraire des échantillons directement depuis la bande. Le dispositif mécanique peut être conçu de différentes manières selon les exigences du client. Le système effectue les mêmes tests que la version standard.

Paramètres mesurés

• Compactabilité
• Résistance à la compression (option)
• Résistance au cisaillement (option)
• Teneur en humidité (option)
• Température (option)

Conception et caractéristiques

• Modèle de base modulaire permettant l’installation en différentes positions (point de transfert, directement sur malaxeur, prélèvement sur convoyeur).
• Prélèvement sélectif/continu par plateau tournant miniature (SPC II), dispositifs mécaniques (SPC IV) ou unité intégrée de prélèvement sur malaxeur (SPC III).
• Peu de pièces mobiles pour longue durée de vie et faible maintenance.
• Nombre d’échantillons par lot réglable.
• Possibilité de rétroaction automatisée pour corriger les apports d’eau et de bentonite pour les lots suivants en fonction des mesures.

Caractéristiques / spécifications techniques

• Modèle / série : SPC
• Dimensions du récipient d’essai : diamètre 50 mm, hauteur 100 mm
• Ouverture requise sur le tambour du malaxeur pour SPC III : env. 70 mm
• Emplacements d’installation typiques : point de transfert de bande (SPC II), directement sur malaxeur (SPC III), prélèvement sur convoyeur (SPC IV)
• Valeurs mesurées : compactabilité ; en option : résistance à la compression/cisaillement, teneur en humidité, température
• Méthode de prélèvement : extraction continue par plateau tournant miniature ou prélèvement mécanique ou unité intégrée sur malaxeur
• Fréquence de prélèvement / nombre d’échantillons par lot : réglable
• Construction : modulaire, peu de composants mobiles, conçue pour une faible maintenance et longue durée de vie
