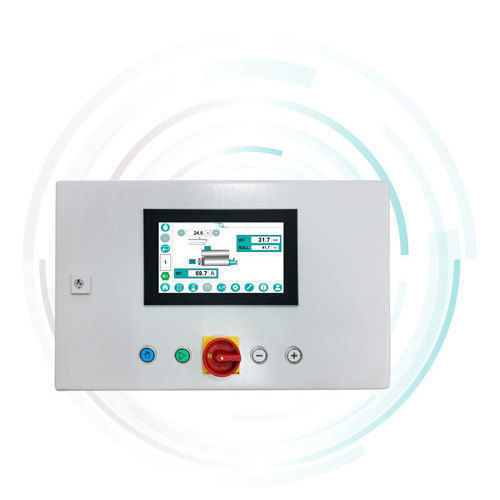

Unité électronique de contrôle programmable NOVATRONIC C3

pour trieuse pondéraleembarquéepour télécommande

Présentation
La NOVATRONIC C3 est une unité de commande électronique entièrement personnalisable de Sensor Control GmbH, dérivée de la Novatronic C2. Conçue pour l'industrie céramique, elle permet de contrôler la teneur en eau et la plasticité des masses céramiques avec une reproductibilité élevée.

Fonctions et avantages

• Plasticité uniforme : garantit une plasticité de la matière homogène et reproductible, indispensable pour un séchage et un broyage optimaux.
• Efficacité énergétique : la régulation précise de l'humidité contribue à réduire la consommation d'énergie et les coûts d'exploitation.
• Ergonomie : interface utilisateur intuitive pour des ajustements rapides en fonction des conditions de production.

Régulation
La NOVATRONIC C3 est basée sur une commande SPS et convient aux machines unitaires et aux lignes de production jusqu'à cinq unités de traitement (ex. : broyeur à godets, tamiseur rotatif, malaxeurs mono/double arbre alimentant extrudeuse). Les paramètres suivants peuvent être utilisés pour réguler l'ajout d'eau, de vapeur et de matières sèches :

• humidité [%]
• consommation de courant [A]
• plasticité [%]
• température [°C]
• masse [kg]
• débit matière [cm3]
• détection de niveau [%]
• vitesse de bande [ms-1]

Le client peut choisir une solution SPS SIEMENS S7 ou B&R. La C3 supporte la boucle simple, la régulation en cascade et, associée à une pese-bande, la commande anticipative (feed‑forward).

Analyse
Les données mesurées sont enregistrées dans une base de données et affichées graphiquement pour l'évaluation du process. Outre les paramètres de régulation, les données suivantes peuvent être stockées :

• consommation eau / vapeur [L]
• température eau / vapeur [°C]
• débit eau / vapeur [Lh-1]
• consommation matière [kg]
• puissance active [Ws]
• profil de charge [W]

Mise en réseau
Toutes les données mesurées peuvent être intégrées au réseau d'entreprise via une connexion VPN sécurisée pour garantir la sécurité des données. L'exploitation est possible depuis un mobile ou le bureau. Un service et un diagnostic à distance sont proposés via une connexion haut débit avec communications visuelle et acoustique entre le client et le technicien.

Novatronic C2+ (version améliorée)
La Novatronic C2+ est une version compacte et évoluée, basée sur SPS, destinée à la régulation d'unités de traitement individuelles et compatible en dimensions avec la C2 pour un remplacement simple 1:1. Points clés :

• mesure de la consommation électrique de l'agrégat (obligatoire)
• possibilité de connecter des variables de contrôle (pese-bande, capteur d'humidité à l'entrée) et des mesures additionnelles (pression via plastomètre, humidité à la sortie, température optionnelle) pour une régulation en cascade
• commande jusqu'à 3 vannes (1x impulsion, 2x asservies) avec possibilité d'actionnement manuel ; deux contacts d'alarme libres de potentiel
• intégration possible avec pese-bande pour commande anticipative et appairage avec capteurs de plasticité et d'humidité selon le besoin
• livrable complet avec unités de dosage eau/vapeur ou comme module unique à intégrer

Caractéristiques techniques

• Marque : Sensor Control GmbH
• Modèle commercial : NOVATRONIC C3 (famille Novatronic, incl. C2+)
• Technologie : commande SPS (choix client : SIEMENS S7 ou B&R)
• Application : machines unitaires et lignes de production (jusqu'à 5 machines : broyeur, malaxeur, tamiseur, unités sous vide, alimentation d'extrudeuse)
• Variables mesurables : humidité [%], plasticité [%], courant [A], température [°C], masse [kg], débit matière [cm3], détection niveau [%], vitesse de bande [ms-1]
• Enregistrement / analyse : consommation eau/vapeur [L], température eau/vapeur [°C], débit [Lh-1], consommation matière [kg], puissance active [Ws], profil de charge [W]
• Mise en réseau : VPN sécurisé, accès mobile/bureau, diagnostic et service à distance
• Sorties / dosage : ajout contrôlé d'eau, vapeur et matière sèche (boucle simple, cascade, feed-forward)
• Spécificités C2+ : jusqu'à 3 vannes, 2 contacts d'alarme libres de potentiel, options cascade/feed-forward
