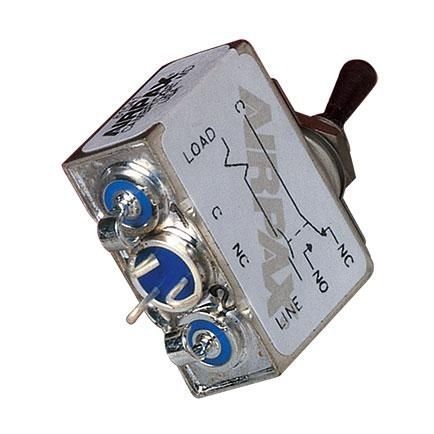

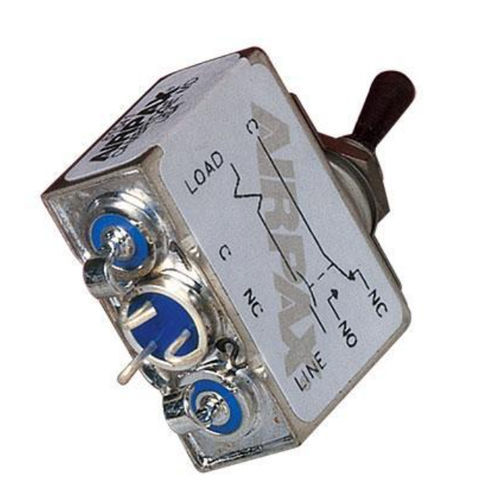

Disjoncteur hydraulique-magnétique AP

contre les courts-circuitspour surchargede puissance

Également appelé famille de disjoncteurs 202, le protecteur de circuit magnétique de la série Airpax™ AP est disponible en version DC, 50/60Hz ou 400Hz et avec différents délais pour adapter le protecteur aux exigences spécifiques de l'application. Contrairement à un protecteur de circuit thermique, l'AP ne modifie pas son courant de déclenchement sur une large plage de température. L'une des caractéristiques les plus importantes de ce protecteur est son action "sans déclenchement", ce qui signifie que le circuit ne reste pas fermé en présence d'une surcharge, même si la poignée est maintenue en position ON. Le mécanisme de retardement détecte le défaut et les contacts s'ouvrent. L'étanchéité du panneau est assurée par un joint torique et un presse-étoupe en caoutchouc silicone à l'intérieur de l'ensemble douille/poignée. Essai au brouillard salin selon MIL-STD-202, méthode 101, condition d'essai B, sans aucun signe de corrosion ou de dommage électrique ou mécanique. Les applications typiques comprennent les instruments de communication, de navigation et d'aviation, les radars et les alimentations électriques. Le protecteur de circuit Airpax™ UP, avec reconnaissance UL et certification CSA, est essentiellement le même que l'AP dans sa construction et son principe de fonctionnement. Il est approuvé pour un fonctionnement à 50 volts DC jusqu'à 20 ampères, 120 volts 50/60Hz jusqu'à 15 ampères et 240 volts 50/60Hz jusqu'à 7,5 ampères. Le protecteur de circuit UP n'est disponible qu'en unités unipolaires, en raison des spécifications UL et CSA en matière de lignes de fuite et des larges bornes en verre utilisées. La série UP offre en option une homologation FM (Factory Mutual Research), prévue pour les applications pétrochimiques. L'homologation FM n'est disponible que pour les unités unipolaires, à déclenchement en série, de type UP.
