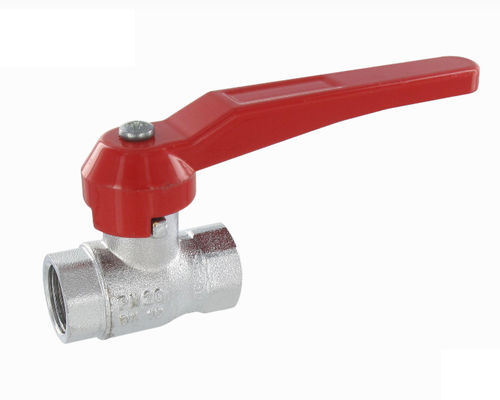

Vanne à boisseau sphérique 100 series
à levierpour l'eaupour huile

vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
vanne à boisseau sphérique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
à boisseau sphérique
Actionnement
à levier
Media
pour l'eau, pour huile, pour air comprimé
Corps
femelle-femelle, mâle-femelle, mâle-mâle, à visser, en laiton nickelé, en PTFE, en aluminium, en NBR
Application
pour applications industrielles
Nombre de voies
3 voies, 2 voies
Autres caractéristiques
haute pression, à passage intégral, haute température
Pression

Max: 40 bar
(580,2 psi)

Min: 0 bar
(0 psi)

Température

Max: 120 °C
(248 °F)

Min: -20 °C
(-4 °F)

Description

Les vannes à boisseau sphérique, commercialisées par la société SENGA, sont conçues pour fonctionner dans des applications avec air comprimé, huile et eau. Dotées d'un corps en laiton nickelé et d'un levier en aluminium ou acier plastifié de couleur rouge, ces vannes sont équipées de filetages BSP cylindriques, d'un joint anti-huile NBR, d'un boisseau sphérique en laiton chromé, d'un manchon en laiton, etc. Ces vannes fonctionnent à une pression maximale d'exercice de 20 bar ou 40 bar (à 80 °C, selon le modèle) et une température de travail qui se situe entre -10°C et +120°C ou -40 °C et +170 °C selon fluide, pression et modèle. Caractéristiques Température de travail : entre -10 °C et +120 °C ou -40 °C et +170 °C Pression de service max : entre 20 bar et 40 bar - (à 80 °C, selon le modèle) Passage intégral Résistance des matériaux aux fluides utilisés : voir tableau en page M2 Matériaux : laiton nickelé (corps), siège de la bille (PTFE), laiton chromé (sphère) aluminium ou acier plastifié (levier) Joints : caoutchouc anti-huile NBR
