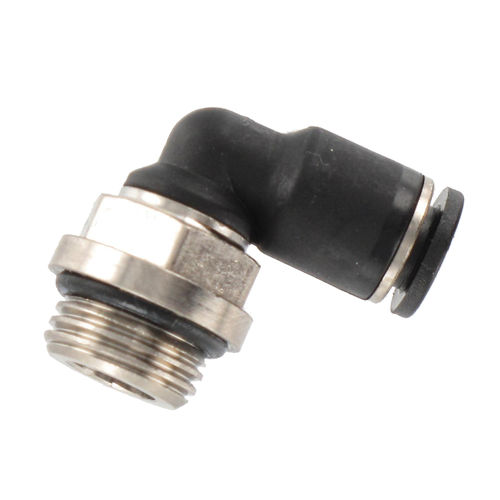

Raccord pneumatique 4606
à visserpush-incoudé à 90°

raccord pneumatique
raccord pneumatique
raccord pneumatique
raccord pneumatique
raccord pneumatique
raccord pneumatique
raccord pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Application
pneumatique
Fixation
à visser, push-in
Forme
coudé à 90°, en T, en Y
Norme
BSP
Matériau
en POM, en laiton nickelé
Genre
mâle, femelle
Autres caractéristiques
avec o-ring, union, normalisé, compact, de traversée de cloison, miniature, orientable 360°, résistant à la corrosion
Diamètre

Min: 3 mm
(0,118 in)

Max: 6 mm
(0,236 in)

3 mm, 4 mm
(0,118 in, 0,157 in)

Pression de service

Min: 0 bar
(0 psi)

Max: 10 bar
(145,04 psi)

Description

Application La série 4600 miniature est utilisée pour des types de tuyaux pneumatiques de faible diamètre. Une grande variété de modèles est disponible afin de répondre à la plupart de vos besoins. Caractéristiques - La gamme miniature dispose d'un volume inférieur de 40% et d'un diamètre extérieur inférieur de 20% par rapport à une série plastique conventionnelle. - Les raccords d'implantation, en laiton nickelé, possèdent une excellente résistance à la corrosion. Le poussoir elliptique en ø 3 aide au retrait facile du tube dans un espace confiné. Modèle droit mâle : L'empreinte hexagonale dans le corps permet le serrage du raccord à l'aide d'une clé. Modèles en équerre : Long corps en laiton : aide au serrage avec facilité. Le tube doit être solidement enfoncé dans le raccord, à défaut des fuites d'air peuvent se produire. corps en résine pince de verrouillage (inox) insert (ZnDc) poussoir (POM) garniture d'étanchéité (NBR) joint O-ring (NBR) corps laiton nickelé O-ring (NBR) bague (ZnDc) Champ d’application : air comprimé, vide Plage de pression 0-150 PSI / 0-10 BAR (0-900 kPa) Pression négative -29,5 in Hg / -750 mmHg Température de travail 32 - 140° F / 0 - 60° C Type de tube Polyamide / Polyuréthane / Nylon
