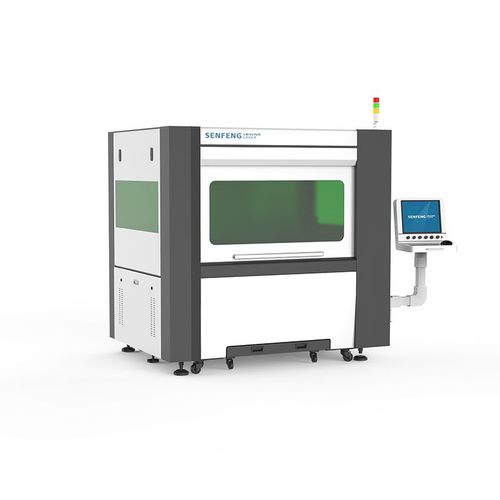

Machine de micro-usinage laser SFP1313

Vitesse de balayage : ≤3280′ /s Précision de positionnement de la répétition du balayage : ±5μm Le micro-usinage laser à grande vitesse est l'une des méthodes laser indispensables et largement utilisées dans le traitement des micro-trous. Avec la réduction de l'épaisseur du matériau cible, et l'augmentation de la densité de la matrice de trous, l'usinage traditionnel et le balayage galvanométrique ne peuvent pas atteindre la vitesse et la précision attendues. Par rapport au dispositif de balayage galvanométrique classique, le balayage à grande vitesse par miroir polygonal avec un laser à taux de répétition élevé de l'ordre de la nanoseconde peut réaliser efficacement des réseaux de micro-trous de précision par laser à grande vitesse et résoudre les projets de recherche très demandés. PARAMÈTRES TECHNIQUES Taille de la machine : 82.2″*71.6″*78.7″ Taille du banc de travail : 15.74″*15.74″ Puissance du laser(w) : 500 Longueur d'onde du laser(nm) : 1064 Largeur d'impulsion du laser(ns) : 30/60/120/240 Fréquence du laser (kHz) : 2000/1000/500/500 Diamètre de la tache focalisée(μm) : ≤40 Longueur focale effective : 16.53″ Plage de balayage : 11.8″*11.8″ Vitesse de balayage : ≤2000'/s Fréquence de la ligne de balayage(Hz) : 1600 Précision de positionnement de la répétition du balayage(μm) : ±5μm Méthodes de traitement : Mode linéaire, mode matrice de points, mode bmp Méthode de positionnement : Le scanner à miroir polygonal est apparié à un arbre mécanique MÉTHODES DE TRAITEMENT Balayage laser en treillis Balayage linéaire laser Traitement de bitmap BMP à grande vitesse Perçage laser Découpe linéaire au laser Traitement de réseaux de micro-trous à haute densité rainurage par faisceau laser
