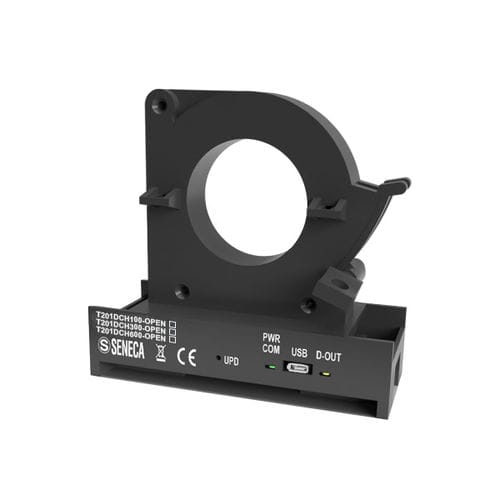

Transducteur de courant à effet Hall à boucle ouverte T201DCH100-OPEN

sur rail DINACDC

Le T201DCH100-OPEN est un transducteur de courant AC/DC isolé, alimenté par une boucle sans contact et de taille très compacte. La fonction et l'aspect de l'appareil sont très similaires à ceux d'un TC standard actif, mais avec la caractéristique remarquable de mesurer les composantes TRMS DC et AC du courant. Grâce à son endurance électrique, sa facilité d'utilisation et ses dimensions compactes, le capteur T201DCH100-OPEN convient à tout type de mesure de courant jusqu'à 100 Adc/Aac et à de nombreuses applications (batteries, chargeurs de batteries, panneaux solaires, groupes électrogènes, charges en c.c. et en c.a., etc.) DONNÉES TECHNIQUES Alimentation - 12..28 Vdc Absorption - 38 mA sans charge Isolation et protections - 3 kVac (sur conducteurs nus) LED frontale - Alimentation Sortie numérique Catégorie de surtension - 300 V CAT III (conducteur nu) ; 600 V CAT III (conducteur isolé) Polarité de la mesure - Positive (courant entrant côté étiquette) Configuration et exportation des données - commutateur DIP, logiciel (EASY SETUP) Classe de précision - 0,5% de l'E.M. (DC bipolaire, AC TRMS) Température de fonctionnement - -25..+70°C Température de stockage - -40..+85°C Humidité - 10rH..90% sans condensation Altitude - Jusqu'à 2 000 m au-dessus du niveau de la mer Nucleus - Apensible Connexions - Bornes à vis amovibles à 5 voies, pas de 5 mm pour câbles jusqu'à 2,5 mm2 Diamètre du trou de passage - 35 mm Dimensions (LxHxP) - 95x75x35 mm Boîtier - PA6, couleur noire Poids - 145 g Certifications - CE, UKCA
