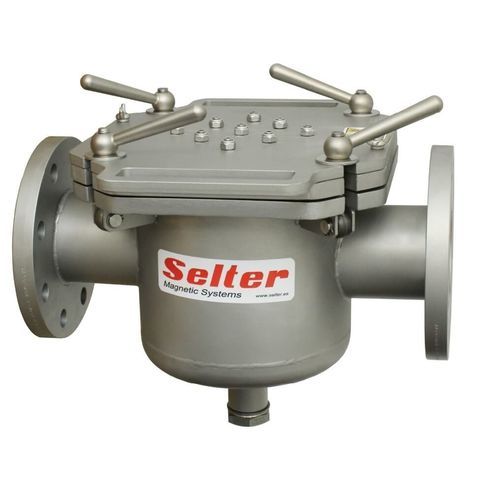

Filtre à liquide 20.54.320-100

à particuleshydrauliqueà cartouche

Description
Ces filtres magnétiques sont utilisés pour extraire les particules ferriques de produits liquides et pour protéger les circuits hydrauliques et les systèmes de refroidissement. Disponibles en versions simple paroi et double paroi, avec plusieurs capacités et codes modèles identifiables.

Filtres magnétiques à simple paroi
CODE | Capacité (l/min) | A (mm) | B (mm) | C (mm) | nº bars | Pression | Poids (Kg)
20.54.320-100 | 300 | 206 | 316 | 211 | 9 | 10 bar | 29
20.54.321-100 | 375 | 256 | 366 | 211 | 14 | 10 bar | 31
20.54.322-100 | 475 | 306 | 416 | 228 | 19 | 10 bar | 52

Filtres magnétiques à double paroi
CODE | Capacité (l/min) | A (mm) | B (mm) | C (mm) | nº bars | Pression | Poids (Kg)
20.54.300-100 | 300 | 256 | 366 | 228 | 9 | 10 bar | 39
20.54.301-100 | 375 | 306 | 416 | 228 | 14 | 10 bar | 54
20.54.302-100 | 475 | 324 | 466 | 228 | 19 | 10 bar | 60

Caractéristiques standard

• Bride type EN1092-1
• Boîtier : Acier inoxydable AISI 304
• Pression maximale : 10 bar
• Joint d’étanchéité en néoprène
• Traitement de surface : Sablé
• Composant magnétique : Aimants permanents en néodyme de grade N52
• Induction magnétique à la surface des barres > 12 000 gauss

Caractéristiques / spécifications techniques

• Applications : séparation des particules ferriques dans les liquides, circuits hydrauliques, systèmes de refroidissement
• Formats disponibles : versions à simple paroi et à double paroi (codes et dimensions listés ci‑dessus)
• Capacités (l/min) : 300, 375, 475
• Nombre de barres magnétiques : 9, 14 ou 19 selon le modèle
• Matériau du boîtier : AISI 304 (inox)
• Flange : EN1092-1
• Pression de service : jusqu'à 10 bar
• Étanchéité : joint en néoprène
• Magnétisation : aimants néodyme N52 (induction en surface > 12 000 gauss)
• Finition de surface : sablée

Informations supplémentaires
Finitions spéciales et dimensions sur demande.
