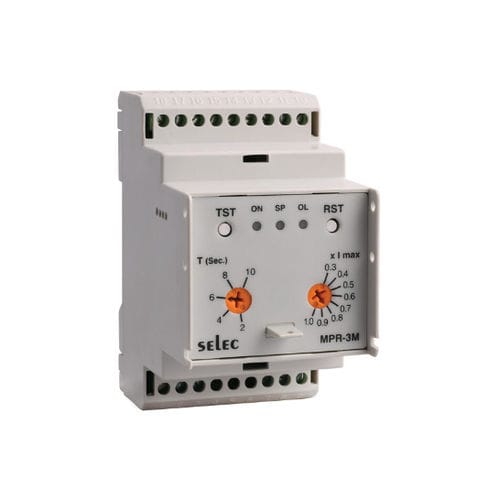

Relais de protection de surintensité MPR-3M series

de sous-intensitéde surcharged'ordre de phases

Contrôle : Perte de phase, déséquilibre de phase, séquence de phase, courant de déclenchement de surcharge, courant inférieur/supérieur Convient aux moteurs 1Ø ou 3Ø. Précision : 5% de la valeur réglée. 2 relais de sortie C/O (DPDT). Test automatique / à distance disponible. Alimentation auxiliaire : 230V AC ± 15%. Ou 415V AC ±15% Caractéristiques techniques Paramètres de mesure - Courant de surcharge, asymétrie de phase, défaillance de phase et séquence de phase, sous-courant Connexion électrique - 3Ø-3W Affichage - 3 LED Réglage du déclenchement - Déséquilibre de phase : 50 % du courant du moteur (fixe), Réglage T(sec) : 2, 4, 6, 8 ,10 Sec Courbe de temps de déclenchement dans le graphique de la courbe de déclenchement de surcharge, Sous-courant : 50% du courant du moteur, X Imax : Pour sélectionner le courant nominal du moteur Plages de temps - Déclenchement monophasé : 5 sec, Déséquilibre de phase : 5sec, Séquence de phases : 5sec, Déclenchement en cas de surcharge : Selon la courbe IDMT, Déclenchement en cas de sous-courant : 5 secondes Réglage du TC - 10A, 40A, 80A Précision - Déclenchement : ±5% de la valeur réglée, Temps : ±5% de la valeur réglée ±100ms Contact de sortie - 2 C/O (DPDT) Capacité de sortie - NC : 5A @ 240V AC , NO : 5A @ 240V AC Tension d'alimentation - 230V AC ±15% ,415V AC (±15%) Taille - 52.5mm Type de montage - Montage sur rail DIN
