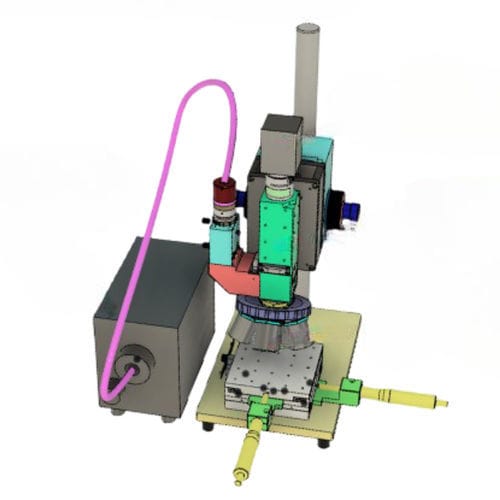

Caméra numérique SDV series

matricielle2Dpour microscopes

Présentation
Cette caméra intègre des capteurs InGaAs SONY (SONY IMX990 / SONY IMX991) lancés en mai 2020 et offre une sensibilité du visible au proche infrarouge (400 nm–1700 nm). Elle est destinée aux applications industrielles SWIR telles que l'inspection des motifs sur wafers de silicium par le verso et la microscopie IR.

Type USB3 (récapitulatif)
Modèle : SDV-990A-USB3 / SDV-991A-USB3
Capteur : SONY IMX990 / SONY IMX991
Résolution : 1280(H) x 1024(V) / 640(H) x 512(V)
Taille de pixel : 5 µm x 5 µm
Zone de balayage : 6,4 mm x 5,12 mm (Diagonale = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonale = 4,1 mm)
Interface : USB3.0
Obturateur : Obturateur global
Plage spectrale : 400 nm – 1700 nm
Fréquence d'images : 12 bits (jusqu'à 72 ips pour IMX990 ; jusqu'à 137 ips pour IMX991)
SNR : 51 dB
Alimentation : Entrée DC 12V
Monture d'objectif : Monture C
Température de fonctionnement : 10 – 40 °C
Température de stockage : 0 – 60 °C
Dimensions : 71,6 (L) x 61,5 (H) x 78,0 (P) mm (hors saillies)

Type Camera Link (récapitulatif)
Modèle : SDV-990A-CL / SDV-991A-CL
Capteur : SONY IMX990 / SONY IMX991
Résolution : 1280(H) x 1024(V) / 640(H) x 512(V)
Taille de pixel : 5 µm x 5 µm
Zone de balayage : 6,4 mm x 5,12 mm (Diagonale = 8,2 mm) / 3,2 mm x 2,56 mm (Diagonale = 4,1 mm)
Interface : Camera Link
Connecteur de sortie : SDR26pin
Obturateur : Obturateur global
Plage spectrale : 400 nm – 1700 nm
Temps d'exposition : 20,3 µs – 2 s
Fréquence d'images : 12 bits (jusqu'à 72 ips pour IMX990 ; jusqu'à 137 ips pour IMX991)
SNR : 51 dB
Alimentation : Entrée DC 12V
Monture d'objectif : Monture C
Température de fonctionnement : 10 – 40 °C
Température de stockage : 0 – 60 °C
Dimensions : 71,6 (L) x 61,5 (H) x 78,0 (P) mm (hors saillies)

Graphique et exemples d'utilisation
La fiche produit inclut un graphique de l'efficacité quantique relative en fonction de la longueur d'onde pour les capteurs IMX990/IMX991. Exemples d'utilisation : microscopie IR et imagerie du verso de wafers silicium sous différentes conditions d'éclairage.

Caractéristiques / spécifications techniques

• Types de capteur : SONY IMX990 (1,3MP) et SONY IMX991 (0,32MP)
• Technologie capteur : InGaAs (sensibilité SWIR)
• Sensibilité en longueur d'onde : 400 nm – 1700 nm
• Résolutions : 1280 x 1024 (IMX990), 640 x 512 (IMX991)
• Taille de pixel : 5 µm x 5 µm
• Zones de balayage : 6,4 mm x 5,12 mm (IMX990), 3,2 mm x 2,56 mm (IMX991)
• Interfaces : USB3.0 (SDV-990A-USB3 / SDV-991A-USB3) et Camera Link (SDV-990A-CL / SDV-991A-CL)
• Connecteur de sortie (Camera Link) : SDR26pin
• Obturateur : Système d'obturateur global
• Fréquence d'images / profondeur : 12 bits ; jusqu'à 72 ips (IMX990) et jusqu'à 137 ips (IMX991)
• SNR : 51 dB
• Temps d'exposition (Camera Link) : 20,3 µs – 2 s
• Alimentation : Tension d'entrée DC 12V
• Monture d'objectif : Monture C
• Température de fonctionnement : 10 – 40 °C
• Température de stockage : 0 – 60 °C
• Dimensions : 71,6 (L) x 61,5 (H) x 78,0 (P) mm (hors saillies)
• Exemple d'application principal : Inspection des motifs de wafers silicium par le verso ; microscopie IR et autres tâches d'imagerie SWIR
