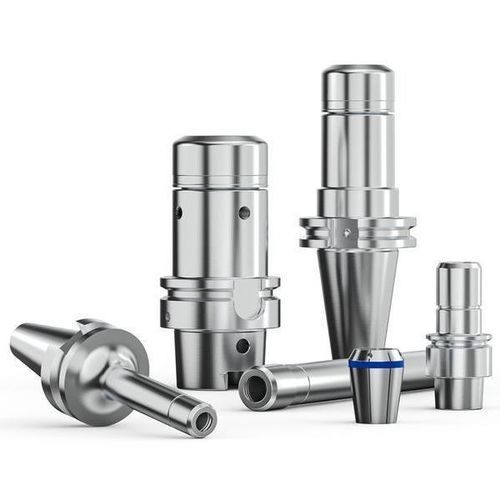

Porte-pince CAT ER HP

BT 50CAPTOBT 30

Présentation
Conçue pour le fraisage haute vitesse, la pince ER HP améliore la fiabilité d'usinage grâce à un faible faux-rond, des résultats constants, une durée de vie d'outil prolongée et des temps de cycle réduits. Elle diminue les arrêts et les coûts d'outillage tout en garantissant de meilleures finitions et des tolérances serrées.

Fraisage haute vitesse avec conception finement équilibrée
La pince ER HP présente un design symétrique et finement équilibré, idéal pour le fraisage haute vitesse et l'usinage 5 axes. Cette conception augmente les performances, réduit les vibrations et assure la stabilité à haut régime, produisant des surfaces plus lisses et prolongeant la durée de vie des outils.

Force de serrage maximale et conception rigide
Des forces de serrage élevées combinées à un corps rigide maintiennent les outils en sécurité lors d'usinages lourds, évitant le glissement et assurant des résultats répétables et la sécurité du procédé.

Mise en œuvre simple et sécurité
Les porte-pinces ER HP constituent une alternative aux technologies telles que le Shrinkfit ou les Power Milling Chucks mais n'exigent qu'une clé à rouleau pour l'opération. Le système est rapide, sûr et facile à utiliser, simplifiant les changements d'outils sans points chauds ni réglages complexes.

Un porte-outil polyvalent et adaptable
Le système ER HP offre de la flexibilité : un porte-outil avec un jeu de pinces couvre une large plage de serrage. Les options incluent des pinces étanchées, des trous de refroidissement et un équilibrage fin pour adapter la configuration aux applications spécifiques et réduire le besoin de multiples porte-outils.

Un investissement durable
Les porte-outils sont fabriqués en acier 100 % recyclable au sein de l'UE et emballés dans des boîtes entièrement recyclées, offrant une solution durable et durablement fiable.

Domaine d'application
La ER HP performe sur de nombreux matériaux et convient tant au fraisage léger sur machines 4-5 axes qu'aux opérations d'ébauche grâce à son faible faux-rond, son équilibrage précis, sa forte force de serrage et son corps rigide.

Caractéristiques / spécifications techniques

• Capacité : ER08 : Ø1-5 mm; ER11R : Ø1-7 mm; ER16R/ER16 : Ø1-10 mm; ER20 : Ø1-13 mm; ER25 : Ø1-16 mm; ER32 : Ø2-20 mm.
• Interfaces broche : SA40/50; DIN69871AD; BT30/40/50/30TF/40TF/50TF; HSK-A32/A40/A50/A63/A100/E25/E32/E50; Seco-Capto C3/C4/C5/C6/C8; CAT-V40/50/V40 TF/50TF; queues droites Ø10/12/16/20.
• Serrage : Têtes à roulement à rouleaux actionnées par poignées ou clés dynamométriques.
• Faux-rond : 3 µm à 3xD (5 µm pour ER08 et queues droites ; 8 µm pour Graflex).
• Équilibrage : G2,5-25 000 tr/min ou ≤ 1 g.mm (Capto G6,3-20 000 tr/min ; Graflex pré-équilibré).
• Régime max recommandé : ER08 : 60 000 tr/min ; ER11R : 60 000 tr/min ; ER16R : 60 000 tr/min ; ER16 : 42 000 tr/min ; ER20 : 30 000 tr/min ; ER25 : 30 000 tr/min ; ER32 : 25 000 tr/min.
• Réglage fin de l'équilibrage des ensembles : Certains porte-pinces HSK ER HP incluent 4 trous taraudés pour permettre un réglage fin sur une machine d'équilibrage appropriée.
