Ligne d'assemblage entièrement automatique

de manutentionà chargement/déchargement automatisépour le secteur de l'électroménager

Présentation

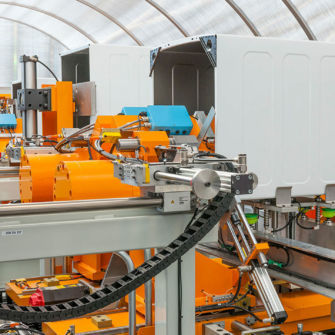

La ligne d'assemblage des armoires de lavage Scott est un système de clinch entièrement automatique conçu pour la production à grand volume. La ligne atteint un temps de cycle d'environ 20 secondes et une longueur totale d'équipement de 22 mètres. Les équerres sont chargées par un robot guidé par un système de vision. Les stations de clinch utilisent des outils BTM et un mécanisme hydraulique/mécanique conçu par Scott. Le système est conforme aux exigences CE et fonctionne à environ 75 dBa.

Assemblage du cabinet

• Automatique : Ligne de clinchage entièrement automatique pour armoires de lavage. Chargement robotisé des équerres guidé par le système de vision. Alimentation automatique des vis de pieds par alimentateur à bol avec contrôle précis du couple. La ligne de clinchage est équipée d'outils BTM et d'un mécanisme hydraulique/mécanique spécialisé développé par Scott.
• Vitesse : Longueur totale de l'équipement 22 mètres ; temps de cycle de production environ 20 secondes par unité.
• Sécurité : Équipement entièrement protégé par des portes de protection coulissantes transparentes reliées à la machine et verrouillées par une serrure de sécurité, surveillées par un automate de sécurité. Autres ouvertures protégées par des rideaux lumineux pour répondre aux normes de sécurité requises.
• Stabilité : Conception de structure standard, avancée et stable par Scott. Orientation automatique des outils et système de clinch fiable pour une qualité d'assemblage constante.
• Bruit : Fonctionnement silencieux autour de 75 dBa.

Caractéristiques / spécifications techniques

• Temps de cycle : environ 20 secondes par unité.
• Longueur totale de l'équipement : 22 mètres.
• Automatisation : ligne de clinch entièrement automatique avec chargement robotisé des équerres guidé par un système de vision.
• Système clinch : jonctions clinch fiables utilisant des outils BTM et un mécanisme hydraulique et mécanique spécialisé par Scott.
• Alimentation vis pieds : alimentateur à bol automatique avec contrôle précis du couple.
• Systèmes de sécurité : portes de protection coulissantes transparentes avec verrouillage et interverrouillage ; automate de sécurité ; ouvertures protégées par rideaux lumineux.
• Normes : conformité CE.
• Niveau sonore : ~75 dBa.
• Structure : conception structurelle avancée et stable ; orientation automatique des outils.
