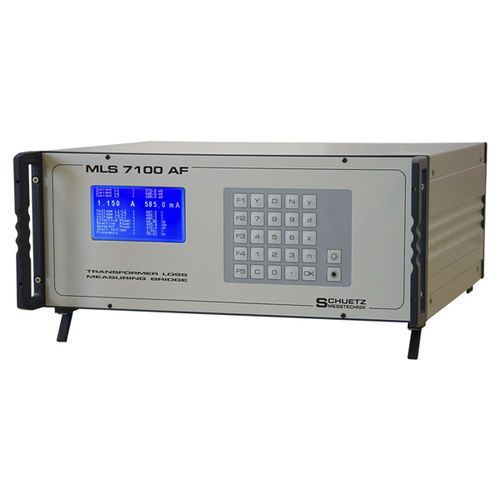

Instrument de mesure d'atténuation MLS 7100

numériquede paillassede transformateur

Le pont de mesure des pertes du transformateur MLS 7100 a été spécialement conçu pour simplifier considérablement la détermination des pertes du noyau du transformateur et des pertes de cuivre - un choix idéal pour les travaux sur site. Le pont de mesure se caractérise par une mesure en circuit ouvert et en court-circuit. De nombreux transformateurs peuvent être raccordés directement à l'entrée MLS 7100 sans avoir besoin d'autres transducteurs. Les pertes de noyau sont une quantité importante de transformateurs lorsqu'on parle d'efficacité électrique, de frais d'exploitation et de la valeur globale du transformateur. Les pertes dans le cœur proviennent principalement des pertes d'acier (pertes par courants de Foucault et par hystérésis) ainsi que des pertes dans le cœur. Les pertes d'acier sont généralement déterminées à l'aide d'une mesure en circuit ouvert, car un courant magnétisant relativement faible circule. Grâce à cette technique, les pertes de cuivre sont minimisées grâce à la corrélation carrée de la puissance et du courant. Les pertes de cuivre sont déterminées à l'aide d'une mesure de court-circuit, car la modulation de magnétisation du noyau en acier doit être réduite au minimum. De plus, la tension de court-circuit est déterminée de cette façon, ce qui est également une quantité importante. Dans la pratique, la tension d'essai est entrée du côté v.h. (côté v.l. raccourci), car au moins de nombreux transformateurs de puissance moyenne atteignent leur courant nominal entre les tensions qui sont facilement disponibles dans les réseaux électriques industriels (par exemple 3 x 400 V → 4 % de 10 kV).
