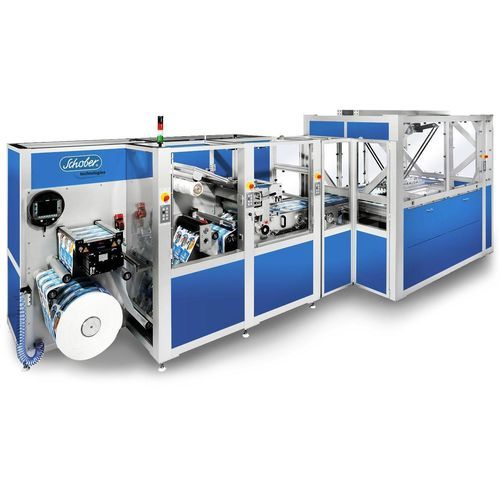

Machine de découpe rotative RSM410 IML

de filmde feuillesd'étiquettes

Aperçu
Le RSM410 IML est un système rotatif compact de découpe et de poinçonnage conçu pour la production d'étiquettes In-Mould, d'étiquettes, de billets et d'emballages. Il assure une découpe en in-setting précise et register-accurate, avec une grande flexibilité pour les petites et moyennes séries.

Technologie innovante d'entraînement hybride VARICUT
L'entraînement hybride VARICUT combine des mouvements continus et intermittents pendant le processus de découpe. Le fonctionnement en mode in-setting maintient la découpe en register avec l'impression, permettant un traitement indépendant du format des films imprimés numériquement et des matériaux d'emballage.

Avantages clés

• Grande disponibilité et flexibilité de production
• Temps de réglage courts pour des changements de produit rapides
• Pas de cylindres magnétiques supplémentaires nécessaires pour de nouveaux formats
• Adapté aux flux de travail d'impression numérique

Technologie de découpe rotative éprouvée
La machine utilise des cylindres magnétiques haute précision et longue durée de vie dans des unités de découpe performantes. Caractéristiques des cylindres magnétiques :

• Réglages de pression prédéfinis
• Roulements et paliers de haute précision
• Système Gap Control pour compenser précisément l'usure du tranchant
• Relèvement rapide centralisé du cylindre magnétique vers le cylindre d'impression (sans perte de registre)

Conduite du produit contrôlée par vide
Le RSM dispose d'une bande d'aspiration pleine surface pour le transport des étiquettes IML découpées. Un système à plusieurs chambres de vide améliore la manutention et évite les réglages fréquents liés aux contours, à l'agencement ou au grammage des matériaux.

Manutention sûre et efficace (Spider)
La robotisation et l'automatisation assurent une empileuse et une livraison continues et sûres. La table de livraison automatisée empile des produits ayant la même image imprimée et traite efficacement des produits emboîtés ou de tailles mixtes. Points forts :

• Vitesse de bande continue jusqu'à 50 m/min (configuration Spider typique)
• Plates spécifiques pick & place
• Différents types et formats pris en charge en synchronisation et empilés en continu dans un système à double bac

RSM IML – Twin Spider (option haute performance)
La configuration Twin Spider prend en charge des largeurs de bande supérieures et des vitesses accrues :

• Largeurs de bande jusqu'à 1 000 mm
• Longueurs de format jusqu'à 1 220 mm
• Vitesses de traitement jusqu'à 100 m/min
• Fonctionnement continu fiable avec contrôle automatique du registre et panneau de commande intuitif
• Technologie Twin-Sider pour une manutention douce et efficace des produits

Dispositif antistatique
L'unité antistatique décharge les hautes tensions à l'aide d'électrodes ciblées afin d'éviter de façon fiable les décharges électrostatiques, quel que soit le matériau ou la vitesse de process.

Réduction du temps de réglage / Économie de matière
Le RSM permet une ré-enregistrement automatique lors des changements de bobine pour économiser de la matière et réduit significativement les temps de réglage de la machine de découpe.

Applications

• Étiquettes In-Mould (IML) pour emballages alimentaires et contenants techniques
• Étiquettes, billets et divers matériaux d'emballage
• Traitement de films imprimés numériquement, films, papiers, cartons et non-tissés

Caractéristiques / spécifications techniques

• Modèle / plate-forme : RSM410 IML / MX-DIGI-VARICUT
• Technologie d'entraînement : VARICUT hybrid drive (combine coupe continue et intermittente en mode in-setting, toujours register-accurate)
• Caractéristiques des cylindres magnétiques : réglages de pression prédéfinis ; roulements de haute précision ; Gap Control ; relèvement rapide centralisé
• Manutention par vide : bande d'aspiration pleine surface avec système multi-chambres de vide
• Options de manutention robotisée : Spider / Twin Spider, empilage automatisé (pick & place)
• Vitesse de bande continue typique (configuration Spider) : jusqu'à 50 m/min
• Performances Twin Spider : largeur de bande jusqu'à 1 000 mm ; longueur de format jusqu'à 1 220 mm ; vitesses jusqu'à 100 m/min
• Matériaux traités : films imprimés numériquement, matériaux d'emballage, films, papiers, cartons, non-tissés
• Conçu pour des volumes de production moyens et petits d'étiquettes In-Mould
