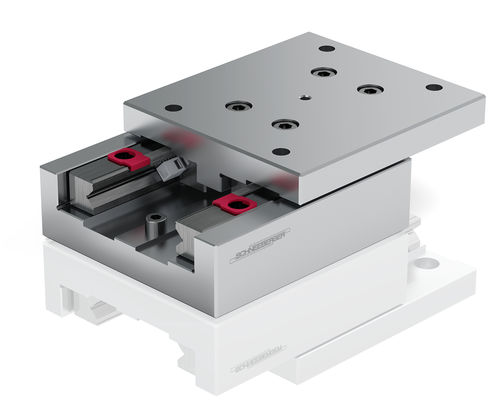

Table de guidage à vis NKL Series
linéaire

table de guidage à vis
table de guidage à vis
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
à vis
Spécifications
linéaire

Description

* Exécution à un seul axe * Exécution légère, parties de la table en aluminium * 4 séries * Avec cages à rouleaux ou à billes AC * Longueur: 25 à 410 mm * Course: 10 à 280 mm * Pour les accélérations plus haute avec FORMULA-S Matière Aluminium Modèle standard Les tables sur roulements type NKL se composent d’une partie supérieure et d’une partie inférieure de même longueur ainsi que de rails de guidage correspondants du type R. Toutes les séries sont équipées de cages à rouleaux type AC et de plaques terminales type GB. Le montage peut être vertical ou horizontal. Les trous de fixation normalisés sont présents dans les deux parties (inférieure et supérieure). Pour la version standard la face opposée aux vis de réglage des jeux peut être utilisée comme référence. La limitation de la course est identique à celle des tables du type NK. Avec FORMULA-S ces vis ne sont plus nécessaires, grâce au système de la cage assistée.
