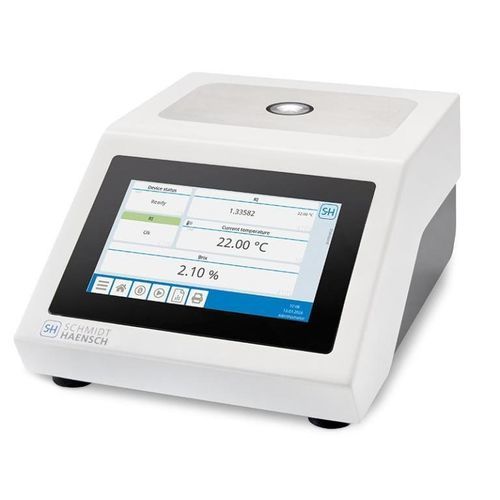

Réfractomètre numérique ATR V series

échelle Brixavec contrôle de températurehaute précision

Product Overview
L’ATR V est un réfractomètre à angle critique autonome, destiné aux mesures d’indice de réfraction et de Brix en laboratoire et en production. Disponible en version non tempérée (ATR V) et en versions tempérées par Peltier (ATR VT), il couvre des usages allant des contrôles Brix simples aux mesures analytiques spécialisées. Écran tactile 7" et logiciel Aquisys3 Core pour exploitation locale ou à distance.

Key Features

• Modèles : ATR V (sans régulation) et ATR VT (régulation Peltier intégrée)
• Échelles : indice de réfraction (RI), saccharose (Brix) et échelles personnalisables
• Compensation automatique de la température pour Brix selon ICUMSA
• Volume d’échantillon réduit : standard 600 µL ; insert micro‑volume < 10 µL
• Écran TFT 7" (800 × 480 px) pour une exploitation intuitive
• Prisme en saphir et chambre d’échantillon plate pour un nettoyage facilité
• Interfaces : Ethernet, RS232, USB (type A), Wi‑Fi (via adaptateur)
• Périphériques : clavier, souris, scanner codes‑barres ; contrôle distant via PC/tablette/smartphone

Operation & Software
L’ATR V/VT utilise le logiciel Aquisys3 Core et affiche les résultats sur un écran tactile 7" haute résolution. L’instrument peut être piloté localement ou à distance (PC, tablette, smartphone). Export et intégration des données via Ethernet, RS232, USB et Wi‑Fi (adaptateur). La gestion des échelles permet d’enregistrer des échelles utilisateur et de documenter automatiquement les contrôles qualité de routine.

Applications

• Agroalimentaire : contrôle Brix des jus, sirops, miel, produits laitiers, chocolat, concentrés
• Industrie sucrière : optimisation de process, contrôle rapide de qualité, pureté et mesures °Plato/Brix
• Chimie & pétrochimie : solvants, polymères, huiles, cires, vernis, peintures
• Pharmacie & médical : analyses de sérums, sang, urine et contrôles de formulation
• Cosmétique et process industriels : huiles essentielles, additifs, contrôles de fluides (p. ex. antigels)

Sample & Hardware
Volume d’échantillon minimal et chambre plate réduisent les déchets et facilitent le nettoyage. La température de l’échantillon est mesurée par un capteur Pt1000 4‑fils intégré dans le prisme. Parties en contact : saphir, FFKM, inox 1.4404 (Hastelloy sur demande). Boîtier : aluminium. Alimentation : VAC 80–264 V, 47–63 Hz.

Technical Specifications

• Source lumineuse / longueur d’onde : LED, filtre interférentiel 589 nm
• Plages par modèle : ATR V 301 / ATR VT 301 : 1.3200–1.5800 RI / 0–100 Brix ; ATR VT 401 : 1.30000–1.66000 RI / 0–100 Brix ; ATR VT 501 : 1.27000–1.71000 RI / 0–100 Brix
• Précision : ATR V/VT 301 : ±0.0001 RI / ±0.05 Brix ; VT 401 : ±0.00003 RI / ±0.02 Brix ; VT 501 : ±0.00002 RI / ±0.015 Brix
• Répétabilité : VT 401/501 : ±0.00001 RI / ±0.01 Brix (VT 301 / V301 : ±0.0001 RI / ±0.05 Brix)
• Résolution : 0.0001 à 0.00001 RI selon modèle ; 0.05 à 0.01 Brix
• Régulation température (VT) : Peltier intégré ; plages — VT 301 : 10–60 °C ; VT 401 : 5–80 °C ; VT 501 : 5–100 °C (plages étendues sur demande)
• Capteur température : Pt1000 4‑fils intégré (précision 0,1 °C / résolution 0,01 °C)
• Temps de stabilisation exemple : 25 °C → 20 °C, ±0,1 °C en 1 min (à 20 °C ambiant)
• Température ambiante : 5–40 °C
• Volume min. : 600 µL ; insert micro‑volume <10 µL
• Chambre / parties en contact : saphir, FFKM, inox 1.4404 (Hastelloy sur demande)
• Interfaces : Ethernet, RS232, USB (type A), Wi‑Fi (via adaptateur)
• Affichage / logiciel : écran TFT 7" (800 × 480 px) ; Aquisys3 Core
• Dimensions (L × P × H) : 230 × 320 × 150 mm ; Poids : 3,5 kg
• Conformité / normes : ASTM, AOAC, DIN, ICUMSA et autres
• Consommation : max. 77 W
