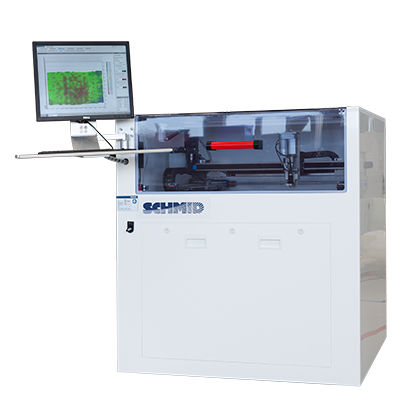

Système de mesure d'épaisseur de revêtement

de poids3Dpour panneaux

Mesure de l'épaisseur des revêtements et contrôle de la qualité La table de mesure de panneaux permet de déterminer rapidement la répartition de la gravure après des processus de gravure différentielle ou l'accumulation de placage sur des surfaces en cuivre. Les mesures sont effectuées de manière entièrement automatique par un capteur résistif après saisie des paramètres d'entrée. Ensuite, les points de mesure sont évalués par un PC et convertis en un diagramme 3D, outil statistique inclus. Précis et reproductible : la mesure entièrement automatisée évite les manipulations manuelles et les erreurs de manipulation Rapide : 100 points de mesure en 3,5 min Flexible : s'adapte à des formats de panneaux variables Contrôle de la qualité des processus de gravure et de placage Les dérives du processus sont faciles à repérer et à corriger Réduction de la perte de rendement par une détection précoce Dimensions : 1200 x 1120 x 1210 mm (L x l x h) Poids : 200 kg Taille maximale du panneau : 650 x 650 mm Plage de mesure : épaisseurs de cuivre 1 µm - 120 µm Tolérances de mesure : 0.1 µm - 10 µm Couche de cuivre 0,1 µm - 5 µm : ± 0,075 µm Couche de cuivre 5 µm - 10 µm : ± < 1,5 % 5 µm - 120 µm Couche de Cu 5 µm - 50 µm : ± 0,5 µm Couche de cuivre 50 µm - 80 µm : ± < 1 % Couche de cuivre 80 µm - 120 µm : ± 2 %
