Interrupteur 4 pôles AZ series

avec actionneur séparéélectromécaniquede sécurité

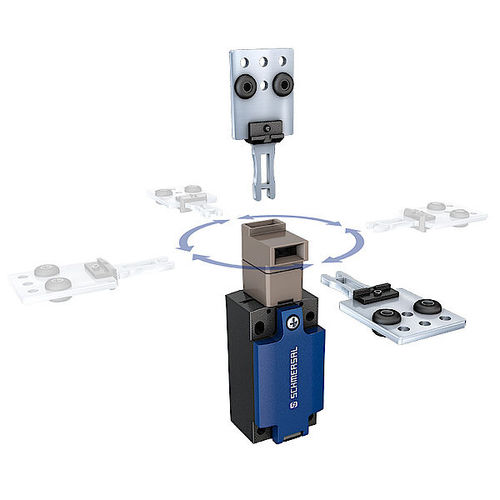

Les nouveaux interrupteurs de sécurité électromécaniques avec actionneur séparé de Schmersal : les interrupteurs AZ215/AZ216 et AZ315/AZ316 sont utilisés pour surveiller la position des protecteurs articulés ou coulissants. Leur caractéristique principale est la tête d'actionneur rotative en zinc moulé sous pression, qui peut être facilement tournée par étapes de 90° avant l'installation. Cela permet d'approcher la tête par le côté dans quatre directions différentes, ainsi que par le haut. Grâce à cette position d'approche polyvalente et à la possibilité de combiner différents actionneurs, la série AZ offre une flexibilité d'installation maximale et une gamme d'applications universelles pour l'utilisateur. Le concepteur peut utiliser l'interrupteur AZ pour des conceptions à droite et à gauche sur des protecteurs à charnières ou coulissants. Le boîtier de l'interrupteur, en plastique ou en métal, est de conception et de taille identiques à celles des interrupteurs de position des séries PS 215/216 et PS 315/316, ce qui confère aux interrupteurs AZ une conception tout aussi compacte et une intégration aisée dans la construction environnante. Les petits interrupteurs AZ215 et AZ216 sont conformes à la norme EN 50047, tandis que les plus grands interrupteurs AZ315 et AZ316 sont conformes à la norme EN 50041. Outre la version standard avec entrée de câble M20 et bornes de connexion, des versions avec connecteur M12 à 4 ou 8 broches sont également disponibles, en fonction du nombre de contacts. Grâce au connecteur 8 broches intégré, les interrupteurs AZ peuvent être raccordés à la boîte de terrain de sécurité SFB. Les versions d'appareils à trois contacts dans une large gamme de combinaisons peuvent également assumer un rôle de signalisation en plus de leur fonction de sécurité. Les bornes de connexion sur les éléments de commutation, qui sont tournées de 45°, permettent un câblage rapide et facile.
