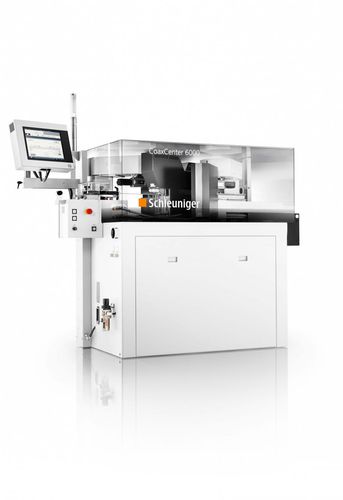

Machine de traitement de blindage de câble CoaxCenter 6000

Le CoaxCenter 6000 est la première machine au monde capable de traiter des câbles micro-coaxiaux et coaxiaux ainsi que des fils à un seul conducteur de manière entièrement automatique et avec une grande précision. Par conséquent, la gamme d'applications correspond aux dernières tendances en matière d'automatisation, de miniaturisation, de technologies de l'information et de la communication et de mobilité. La plate-forme de la machine peut être équipée individuellement d'un maximum de six stations de traitement. Le dénudage s'effectue à l'aide de l'unité rotative 6000 ou de lames en forme de V avec des têtes multilames. Les lames et les guides-câbles sont conçus de manière à ce que le câble soit maintenu en position de manière optimale pendant le traitement, sans être endommagé par la pression de serrage. Les parties de câble dénudées sont éliminées à l'aide d'un système d'extraction puissant. L'extrémité du câble est maintenue par une seule pince pendant tous les processus. Elle conserve sa position exacte et est acheminée vers les différentes stations avec une précision de positionnement maximale. La qualité des étapes du processus est contrôlée par le système de caméras QCam 360. Les extrémités de câble dénudées et le positionnement correct des bornes de sertissage sont surveillés en permanence, et les incisions et les chutes de fils toronnés sont détectées. Les pièces rejetées sont immédiatement triées. La gamme CoaxCenter 6000 est complétée par des modules de traitement uniques tels qu'une presse à sertir à fermeture centrale pour les applications de sertissage très petites et délicates de 0,013 mm² à 2,5 mm² et une station de chanfreinage entièrement programmable pour les conducteurs intérieurs en fil massif. Grâce au concept de machine ouverte, des stations de traitement de fournisseurs tiers peuvent également être intégrées à la plate-forme.
