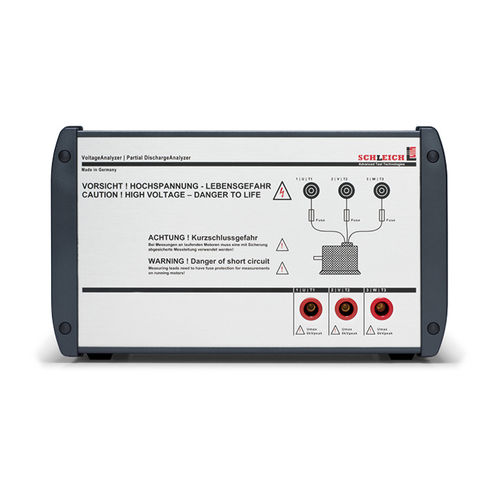

Testeur de tension VoltageAnalyzer

d'isolementd'ondes de chocde décharge partielle

Mesure de précision du test de surtension directement sur l'enroulement. - Prise en compte de l'influence des cordons de mesure - idéal pour un temps de montée rapide de la surtension - taux d'échantillonnage très rapide - haute résolution de mesure - plus mesure simultanée des DP avec antenne passive ou active - commutation intégrée entre les cordons de mesure L'analyseur de tension permet de mesurer toutes sortes de tensions élevées. La gamme de fréquences couvre les tensions continues jusqu'aux fréquences d'impulsion très élevées dans la gamme des MHz. Il est donc parfaitement adapté aux mesures de haute tension, de surtension et de décharge partielle. La sonde de test active mesure les tensions et les pics de tension exactement là où ils apparaissent. Il peut s'agir, par exemple, de la plaque à bornes du moteur. Ces pics de tension peuvent être causés par un convertisseur de fréquence ou par des harmoniques causées par le câble. Mesure de la tension en cas de surtension et de décharge partielle Il arrive que la tension mesurée en interne par le testeur de surtension ne corresponde pas exactement à la tension de l'objet testé. Cela est dû aux inductances inévitables dans les câbles de mesure et aux capacités entre eux, qui influencent le cours de la tension du signal de surtension sur le chemin de l'objet testé. Ce phénomène est d'autant plus marqué que l'impulsion de choc est élevée. Cependant, pour pouvoir mesurer avec précision la tension d'amorçage de décharge partielle (PDIV) connectée à la plaque à bornes du moteur, une mesure directe sur la plaque à bornes avec la sonde de test active est nécessaire. C'est précisément dans ce but que le VoltageAnalyzer a été développé ! La mesure de la tension est effectuée entre les mêmes phases que celles utilisées pour le test de tension de choc.
