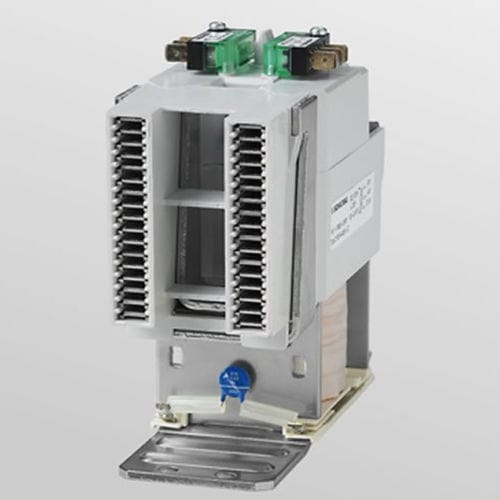

Contacteur électromagnétique C195 series

haute tensionunipolaireIEC

La série C195 de Schaltbau comprend des contacteurs configurables, unipolaires en courant alternatif et bidirectionnels en courant continu, à fermeture ou à inversion, jusqu'à une tension nominale de 1500 volts et un courant continu jusqu'à 320 ampères. La gamme modulaire C195 comprend un large éventail de contacteurs à courant alternatif ou continu jusqu'à une tension nominale d'isolement de 1 500 volts et un courant continu de 320 ampères. Le C195 X peut commuter la tension continue de manière bidirectionnelle. Il possède des aimants de soufflage et une chambre d'arc électrique. Les modèles bistables ne nécessitent pas de courant en fonctionnement continu et empêchent la décharge profonde des systèmes de batteries. L'entraînement magnétique de tous les modèles peut être activé par des tensions de 24 à 110 volts CC. Deux interrupteurs à action rapide S870 signalent l'état des contacts principaux au système de commande de niveau supérieur. Les contacteurs CA et CC de la série C195 peuvent fréquemment commuter des charges. Développés pour être utilisés dans les wagons de chemin de fer, ils fonctionnent également dans des températures ambiantes extrêmes. Caractéristiques Conception compacte - tension d'isolement nominale de 1 500 V Modèle unidirectionnel à courant continu C195 A avec aimants de soufflage et chambres d'arc électrique Modèle bidirectionnel C195 X - tension d'isolement nominale jusqu'à 1 500 V Modèles bistables comme mécanisme de protection contre la décharge profonde des batteries Contacts auxiliaires avec interrupteurs à action rapide Température ambiante : -40°C à +70°C Applications : Les charges élevées en courant continu commutent fréquemment
