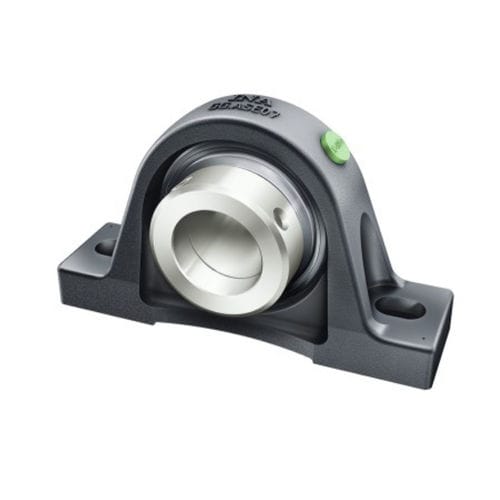

Palier radial PAS series

sphériqueà semelleà roulement à billes

Les paliers auto-aligneurs INA existent dans de nombreuses versions en tant que paliers à semelle, paliers appliques et coulisseaux tendeurs. Ces paliers sont des ensembles prêts au montage et sont composés d'un corps de palier en fonte ou en tôle dans lequel est monté un roulement auto-aligneur INA. Pour garantir la fonction et la sécurité dans toutes les conditions de fonctionnement, les roulements et les corps sont coordonnés. La forme sphérique de la bague extérieure du roulement et de l'alésage du boîtier permet aux paliers auto-aligneurs de compenser les défauts d'alignement statiques de l'arbre ; voir Compensation des défauts d'alignement. Les paliers sont utilisés essentiellement comme paliers fixes, mais peuvent également être utilisés comme paliers libres en cas de vitesses de rotation réduites et de faibles charges. Les corps se vissent à la construction adjacente. Des tolérances élargies sont suffisantes pour les surfaces de fixation. X-life Certaines dimensions sont livrées en exécution X-life. Ces roulements sont repérés dans les tableaux de dimensions.
