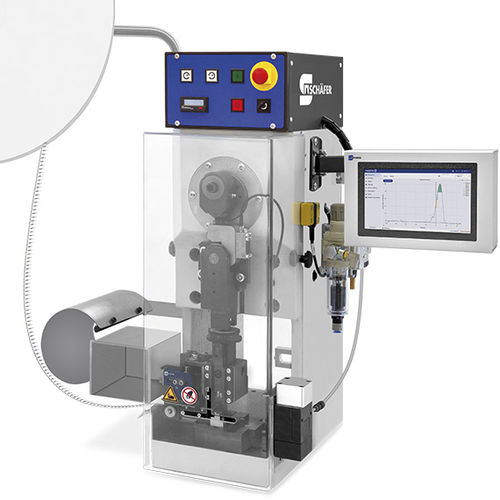

Système de surveillance de force CrimpWise

pour sertissagecontrôlerd'évaluation

Présentation
Pour garantir la qualité en production de câbles, Schäfer propose le système de surveillance de la force de sertissage CrimpWise en tant qu'extension optionnelle. CrimpWise peut être intégré à la plupart des machines de sertissage Schäfer ou monté en module externe. Le système s'intègre au contrôle machine et se pilote via une interface web accessible depuis des appareils en réseau, permettant la gestion centralisée de la qualité et la configuration des paramètres.

Fonctionnement
Le système surveille la qualité du sertissage en enregistrant la courbe de force et en comparant les valeurs mesurées à une courbe de référence enregistrée. Les écarts peuvent indiquer des anomalies comme des brins manquants ou la présence d'isolant dans le sertissage. En cas d'écart, la machine génère un message d'erreur ou, si un coupeur de pièces défectueuses est installé, élimine le câble défectueux pour éviter sa poursuite en production.

Capacité de rétrofit
CrimpWise est disponible en module interne (CrimpWise iS) pour intégration en armoire ou en module externe (CrimpWise eM) pour montage sur machine. La solution est rétrofittable sur de nombreuses presses, y compris de fabricants tiers. Des capteurs réglables et une technologie de mesure éprouvée facilitent la mise en service et assurent une qualité de mesure constante sur la durée de vie de la machine.

Logiciel & connectivité
Le logiciel CrimpWise assure la documentation et l'analyse détaillée des forces de sertissage enregistrées. L'interface web prend en charge l'accès multi-utilisateur, la configuration du système et l'intégration au réseau client. Le système prend en charge la connectivité OPC UA pour la centralisation des données et la traçabilité.

Avantages pour la production de câbles

• Surveillance par zones avec analyse basée sur le temps ou la position.
• Configurations de mesure et zones de surveillance entièrement paramétrables.
• Interface web accessible depuis plusieurs utilisateurs.
• Collecte complète des données et connectivité OPC UA pour une traçabilité à 100 %.
• Mises à jour logicielles simples pour ajouter des fonctions et des améliorations.

Modules et variantes produit

• CrimpWise iS : module interne pour intégration en armoire.
• CrimpWise eM : module externe pour montage sur machine.
• Logiciel CrimpWise : interface web pour configuration, surveillance et analyse.

Caractéristiques techniques

• Intégration : montage interne (armoire) ou externe ; compatible rétrofit pour de nombreuses presses.
• Utilisation : intégré au contrôle machine ; interface web accessible via des appareils en réseau ; support multi‑utilisateur.
• Méthode de surveillance : mesure de la courbe de force comparée à des courbes de référence enregistrées ; analyse par zones.
• Actions qualité : signalement d'erreur machine et coupeur de pièces défectueuses optionnel en cas d'écart.
• Données & connectivité : collecte complète des données et connectivité OPC UA pour traçabilité.
• Mesure : capteur réglable pour garantir une qualité de mesure constante.
• Logiciel : configuration, analyse détaillée et documentation ; prise en charge de la gestion centralisée des données.
