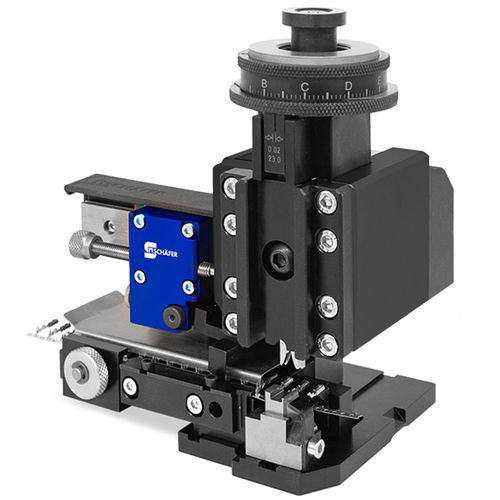

Applicateur de sertissage pneumatique AirCrimp PL-6

de câblespour cossepour fil

Présentation du produit
Applicateur de sertissage pneumatique avec alimentation latérale gauche pour un sertissage de cosses de haute précision en production de câbles. AirCrimp PL-6 de Schäfer prend en charge des sections de conducteur jusqu'à 6 mm² et est compatible avec des presses de sertissage jusqu'à 20 kN, conçu pour simplifier le réglage et la maintenance tout en offrant une grande précision de réglage.

Réglages optimisés pour une précision maximale
La tête de réglage de la hauteur de sertissage a été repensée pour permettre un réglage indépendant et précis des hauteurs de sertissage du conducteur et de l'isolant. Le découplage mécanique des bagues de réglage réduit les interférences mutuelles. Deux plages de réglage sont disponibles : 1,5 mm avec une résolution de 0,01 mm pour les petites sections, et 3 mm avec une résolution de 0,02 mm pour les sections plus importantes. Option de réglage fin sans outil sur la table/dent de guidage et roulements à rouleaux de haute précision pour améliorer la position des contacts.

Manipulation aisée et grande compatibilité
Les pièces d'usure sont compatibles avec les générations précédentes de Schäfer. Les matrices de sertissage pour conducteur et isolant se remplacent rapidement, même lorsque l'applicateur est monté en machine. Un compteur mécanique optionnel peut être intégré pour enregistrer les cycles de sertissage. L'applicateur se monte via un dispositif de serrage rapide et est conçu pour la hauteur de fermeture standardisée de 135,78 mm.

Avantages

• Réglage indépendant des hauteurs de sertissage conducteur et isolant
• Deux plages de réglage de précision (1,5 mm ±0,01 mm; 3 mm ±0,02 mm)
• Option de réglage fin sans outil
• Matrices de sertissage interchangeables
• Pièces d'usure compatibles avec les générations précédentes
• Intégration facile d'un compteur mécanique en option
• Alimentation des cosses pneumatique par côté

Données techniques (résumé)
Alimentation des cosses : pneumatique, alimentation latérale gauche
Pas des cosses : jusqu'à 40 mm
Épaisseur max. de la tôle : jusqu'à 0,8 mm
Sections de conducteur traitables : jusqu'à 6 mm²
Force de pressage : 20 kN
Course : 40 mm
Hauteur de fermeture : 135,78 mm
Plage de réglage de la hauteur de sertissage : 1,5 mm ±0,01 mm ou 3 mm ±0,02 mm
Largeur de la panne : 19 mm
Dimensions (L x H x P) : 190 x 155 x 135 mm (env.)
Poids : 4,8 kg (env.)

Remarques
Les illustrations sont à titre d'exemple et peuvent montrer des options ou des équipements spécifiques. Sous réserve d'erreurs et de modifications.

Caractéristiques / spécifications techniques

• Marque : Schäfer
• Modèle : AirCrimp PL-6
• Actionnement de l'alimentation : pneumatique
• Type d'alimentation : depuis la gauche (alimentation latérale)
• Pas des cosses : jusqu'à 40 mm
• Épaisseur maximale de tôle : jusqu'à 0,8 mm
• Sections de conducteur processables : jusqu'à 6 mm²
• Force de pressage (max) : 20 kN
• Course : 40 mm
• Hauteur standard de fermeture (press) : 135,78 mm
• Plage de réglage de la hauteur de sertissage : 1,5 mm ±0,01 mm; 3 mm ±0,02 mm
• Largeur de la panne : 19 mm
• Dimensions (L x H x P) : 190 x 155 x 135 mm (env.)
• Poids : 4,8 kg (env.)
• Options : compteur mécanique, dispositif de serrage pour réglage fin sans outil
• Compatibilité : pièces d'usure et matrices compatibles avec les générations précédentes ; montage par dispositif de serrage rapide ; adapté aux machines Schäfer jusqu'à 20 kN
