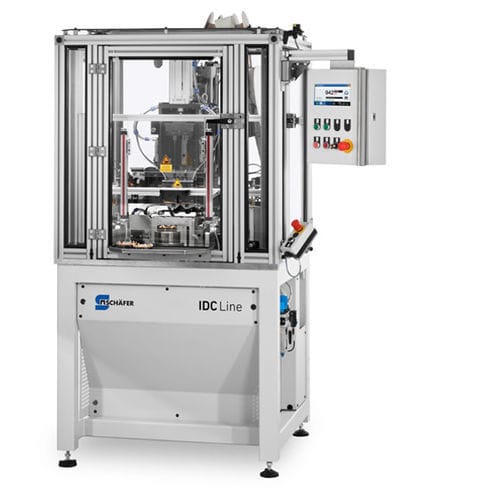

Machine d'assemblage automatique IDC Line INDIVIDUAL

de connecteurspour filspour câble

Présentation Les machines de la série IDC Line automatisent les connexions par déplacement d'isolant (IDC) avec une grande précision. Dans le procédé IDC, les conducteurs isolés sont mis en contact avec des cosses sans dénudage préalable, permettant des contacts électriques rapides et reproductibles. L'IDC Line INDIVIDUAL est configurée pour les stators de moteurs électriques et des assemblages similaires.

Technologie de connexion innovante Les contacts IDC se forment en enfonçant les fils isolés dans des fentes de contact profilées. Des lames à l'intérieur des fentes coupent l'isolant lors de l'insertion et établissent un contact métal sur métal fiable avec le conducteur.

Avantages de la technologie Le procédé IDC évite les éléments supplémentaires tels que le brasage ou le sertissage et convient parfaitement à la production en série. Il permet le contact simultané de câbles multiconducteurs et réduit les temps de cycle tout en assurant une géométrie de contact constante.

Exemple d'application — moteurs électriques La machine insère et connecte les fils des enroulements aux contacts ou ancrages correspondants du stator, produisant des connexions stables et durables répondant aux exigences électriques et mécaniques des ensembles moteurs.

Fonctions d'assurance qualité Des capteurs intégrés surveillent la profondeur d'insertion et les paramètres de pressage pour chaque contact. Les écarts par rapport aux valeurs de référence sont détectés et signalés afin d'éviter l'avancement de pièces défectueuses et de faciliter la traçabilité.

Sécurité opérateur Un dispositif de sécurité surveillé avec portes verrouillées interrompt le circuit de sécurité lorsqu'il est ouvert et arrête tous les systèmes d'entraînement. L'équipement est conçu pour respecter les directives européennes applicables en matière de sécurité mécanique et électrique ainsi que de compatibilité électromagnétique (CEM).

Processus de production

• L'opérateur charge le stator
• Rotation du stator jusqu'à la première position de contact
• Passage des contacts à travers la station IDC
• Détachement des contacts de la bande
• Insertion du contact dans la fente et pressage du fil pour former l'IDC
• Découpage et aspiration des fils en excès
• Rotation du stator vers la position de contact suivante
• Répétition des connexions jusqu'à achèvement

Station IDC (module) La station IDC automatise les connexions par déplacement d'isolant avec une précision reproductible et peut être intégrée en module dans des machines et systèmes de production. Les illustrations sont indicatives et peuvent présenter des options.

Caractéristiques techniques

• Type de procédé : connexion par déplacement d'isolant (IDC)
• Application principale : connexions IDC sur stators de moteurs électriques
• Formation du contact : fil isolé pressé dans des fentes de contact profilées ; lames coupent l'isolant pour établir le contact électrique
• Adaptée à la production en série et aux câbles multiconducteurs
• Capteurs intégrés pour la surveillance de la profondeur d'insertion et du procédé
• Gestion des matières excédentaires : découpe et aspiration des fils
• Sécurité opérateur : portes verrouillées surveillées interrompant le circuit de sécurité et arrêtant les entraînements
• Conformité : conçue pour répondre aux directives européennes pertinentes pour la sécurité mécanique/électrique et la CEM
• Modularité : station/module IDC intégrable dans machines et systèmes
