Présentation

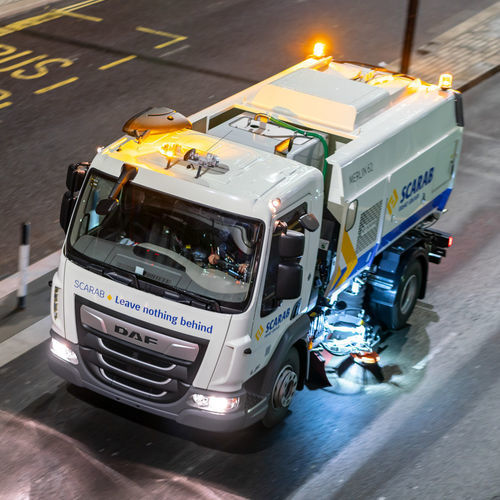

Le Merlin 62 est une balayeuse routière montée sur camion, conçue pour des châssis de 10 à 16 tonnes de PTAC. Elle offre une capacité utile élevée pour sa catégorie et convient aux collectivités et aux entreprises de travaux. La machine est proposée en configuration mono-moteur et équipée d'un système de commande CANbus intuitif pour un contrôle précis et efficace de l'outil de balayage.

Principaux points de conception

• Système mono-moteur alimentant les organes de balayage directement depuis le moteur du châssis pour une consommation réduite, des nuisances sonores et émissions moindres, un poids réduit et un entretien simplifié.
• Système CANbus avec commandes intuitives et écran couleur fournissant la configuration, l'état du véhicule, les avertissements et les rappels d'entretien.
• Boîte hydrostatique intégrée dans la transmission du châssis permettant le contrôle par joystick en marche avant/arrière et une commande à une pédale pour réduire la fatigue de l'opérateur.
• Performances d'aspiration élevées grâce à un impellor en acier inoxydable monté sur le toit et un trajet d'air court et efficace.
• Solution montée sur camion compatible avec un large choix de châssis, notamment DAF, Iveco, MAN, Mercedes, Volvo, Renault et Hino.
• Option châssis GNC disponible pour une configuration carburant alternatif avec réduction des émissions gazeuses et amélioration acoustique.

Spécification du véhicule (tableau)
Taille : 10-16 tonnes PTAC
Vitesse de balayage : 0-20 mph / 0-32 kph
Capacité de la benne : 6,2 mètres cubes
Réservoir d'eau : 1250 litres
Moteur : mono-moteur
Charge utile typique : 5500-8500 kg
Largeur de balayage : 2365 mm simple / 3200 mm double

Système hydrostatique
La boîte hydrostatique conçue par Scarab est installée dans la transmission du châssis et permet d'alimenter les organes de balayage directement depuis le moteur du châssis. Le contrôle par joystick fournit marche avant et arrière avec commande à une pédale pour réduire la fatigue et simplifier la conduite.

Performances d'aspiration
Un impellor de 905,5 mm en acier inoxydable monté sur le toit est positionné pour offrir un trajet d'air court et efficace, assurant de hautes performances d'aspiration avec une consommation réduite.

Capacités de balayage
Le Merlin 62 est disponible en configuration simple ou en option double balayage. Lorsque la buse d'aspiration, la brosse latérale et le widesweep sont en fonctionnement, la machine peut balayer jusqu'à 2365 mm ; les brosses peuvent atteindre 3200 mm en balayage double.

Benne solide et résistante
La benne est fabriquée en acier inoxydable 4003 résistant à la corrosion et à l'abrasion, sablée, apprêtée à l'époxy bicomposant puis peinte avec une couche de finition résistante. Un tamis articulé se rabat pour faciliter l'accès et le nettoyage.

Système de commande CANbus
Le système CANbus offre un contrôle total et intuitif avec un affichage clair indiquant la configuration de balayage et l'état du véhicule, ainsi que la surveillance en temps réel et l'enregistrement des données pour aider au diagnostic et optimiser l'exploitation.

Après-vente et support
Scarab propose des contrats de service et de maintenance sur mesure, soutenus par un entrepôt de pièces dédié pour fournir des pièces d'origine et des composants de confiance aux clients à l'international.

Options
Eau

• Pompe haute pression / haut débit avec lance à main et enrouleur de tuyau rétractable
• Rampe d'eau haute pression montée en hauteur
• Supplément d'aspersion pour buses d'aspiration (barre d'appoint 4 jets devant la buse)
• Supplément d'aspersion pour tubes d'aspiration (quatre jets supplémentaires en haut du tube)
• Réservoirs d'eau de plus grande capacité
• Kit injection de détergent pour utilisation avec la lance à main
• Borne incendie, clé et 3 mètres de tuyau plat 50 mm pour le remplissage sur site
• Fonction lavage et balayage simultanés

Brosses

• Double balayage (deuxième brosse de canal côté opposé + widesweep pivotant)
• Double balayage simultané (les deux brosses de canal et le widesweep ensemble)
• Brosse auxiliaire de canal montée en avant de la brosse standard sur fixation télescopique/bras articulé
• Contrôle de pression réglable pour les brosses de canal et le widesweep
• Brosse inclinable
• Vari Brush (contrôle variable in/out de la brosse)

Système d'aspiration

• Tuyau baladeur monté sur porte
• Flèche baladeuse arrière articulée
• Flèche baladeuse montée en hauteur

Options diverses

• Réducteur dans la transmission pour variantes Unidrive
• Caméra CCTV pour la brosse côté opposé et/ou l'arrière du véhicule
• Système de graissage centralisé (manuel ou automatique)
• Gyrophares alternatifs ou supplémentaires
• Extincteur

Caractéristiques / spécifications techniques

• Modèle : Merlin 62
• Plage PTAC châssis : 10-16 tonnes
• Plage de vitesse de balayage : 0-20 mph / 0-32 kph (vitesse de balayage constante contrôlable par l'opérateur)
• Capacité benne : 6,2 m³
• Capacité réservoir d'eau : 1250 litres (réservoirs plus grands en option)
• Disposition moteur : mono-moteur (alimenté par le moteur du châssis)
• Charge utile typique : 5500-8500 kg
• Largeur de balayage : 2365 mm (simple) / 3200 mm (double)
• Impellor monté sur toit : 905,5 mm en acier inoxydable
• Matériau de la benne : acier inoxydable 4003, sablé, apprêt époxy bicomposant et couche de finition résistante
• Transmission : boîte hydrostatique dans la transmission du châssis avec commande joystick et pédale unique
• Commande : système CANbus avec écran couleur, surveillance en temps réel et enregistrement des données
• Carburant/alternative : variantes châssis diesel ou GNC disponibles
