Logiciel de visualisation, d'analyse et de reporting de mesures dimensionnelles TViewer

Présentation

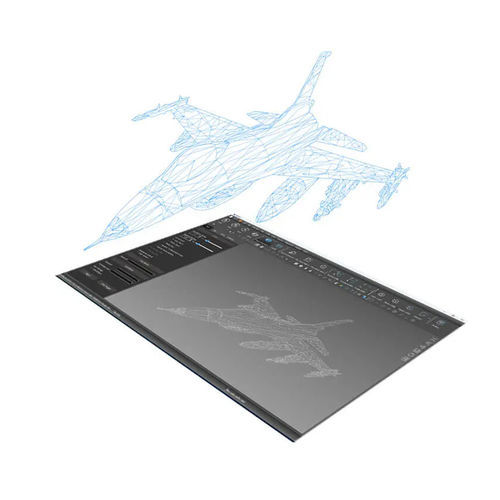

TViewer est un logiciel 3D professionnel développé par SCANOLOGY pour les systèmes de mesure 3D optiques et basés sur tracker. Grâce à des algorithmes avancés de traitement d'image, il capture des données 3D avec précision et affiche en temps réel les données de numérisation pour accompagner les flux de travail de mesure.

Fonctionnalités principales

• Acquisition de données 3D efficace et précise avec visualisation en temps réel pour le suivi des processus.
• Prise en charge de la numérisation de pièces de grande dimension et d'exploitation en environnements vibratoires ou d'atelier.
• Plusieurs méthodes de repositionnement pour permettre des workflows de mesure flexibles sur pièces larges ou complexes.

Modules

• Mesure dimensionnelle
• Tolérancement géométrique (GD&T)
• Contrôle de trous (extraction automatique de fonctions de trous telles que cercles et trous usinés)

Contrôle de trous
Le module de contrôle de trous permet l'extraction automatique des caractéristiques de trous (par ex. trous circulaires et trous usinés), garantissant des inspections précises et des mesures reproductibles de paramètres tels que la position et le diamètre des trous.

Capacités du module d'inspection

• Création et analyse de fonctions géométriques.
• Mesure de distances et analyse des tolérances géométriques.
• Réalisation de tâches d'inspection pour soutenir les flux de contrôle qualité et de vérification.

Méthodes de repositionnement

• Conversion de coordonnées : aligne automatiquement les scans lorsque le tracker se déplace autour de grandes pièces en convertissant les systèmes de coordonnées pour améliorer l'efficacité.
• Super reposition : combine cibles et données communes pour aligner les scans et améliorer la précision sur des projets de grande envergure.
• Suivi dynamique : traite les données numérisées en temps réel pour maintenir la précision de mesure en environnements vibratoires.

Applications

• Aéronautique
• Automobile
• Énergie & industrie lourde
• Ferroviaire et construction navale
• Moulerie
• Usages non industriels (santé, sculpture, recherche & enseignement, divertissement)

Caractéristiques techniques

• Nom du produit : TViewer
• Marque : SCANOLOGY
• Type de logiciel : Logiciel de numérisation et de mesure 3D optique pour systèmes optiques/à tracker
• Fonctions principales : acquisition de données 3D, surveillance de scan en temps réel, mesure dimensionnelle, analyse GD&T, contrôle de trous
• Méthodes de repositionnement : conversion de coordonnées, super reposition (cibles + données communes), suivi dynamique
• Fonctions d'inspection : extraction automatique de trous, création de fonctions géométriques, mesure de distances, analyse des tolérances géométriques
• Cas d'utilisation adaptés : numérisation de pièces de grande dimension, environnements vibratoires/d'atelier, inspection de niveau métrologique et workflows de développement produit
