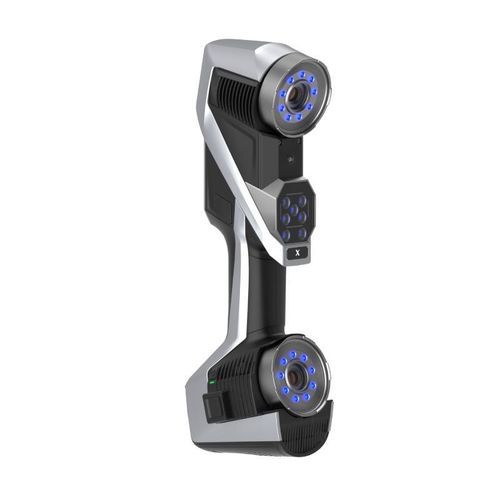

Scanner 3D KSCAN-X

de mesurepour inspectionlaser

Vue d'ensemble
Propulsé par la technologie sans fil avancée et la photogrammétrie adaptative de SCANOLOGY, le KSCAN-X est un scanner 3D intelligent grande surface conçu pour les pièces ultra-grandes, grandes et moyennes. Il associe une zone de balayage ultra-large, une profondeur de champ étendue et un débit élevé pour faciliter le contrôle qualité et l'inspection dimensionnelle en aéronautique, industrie lourde, ferroviaire et fabrication avancée.

Points forts

• Numérisation 3D grande surface, intelligente et sans fil
• Balayage laser bleu quad-cross à grande vitesse
• Zone de numérisation ultra-large et profondeur de champ étendue
• Capacité dédiée de mesure des trous profonds
• Traitement embarqué et alimentation double batterie pour fonctionnement continu
• Photogrammétrie adaptative assurant une précision volumétrique cohérente

Caractéristiques principales

• Zone de balayage jusqu'à 2600 mm × 1800 mm pour pièces ultra-grandes
• Distance de travail : 0,30–2,50 m (profondeur de champ étendue)
• Modes de numérisation : Grand-FOV (84 lignes laser bleues), Moyenne distance (54 / 27 croisements laser bleus), Trous profonds (ligne laser bleue supplémentaire)
• Haute précision : moyenne distance jusqu'à 0,030 mm ; Grand-FOV jusqu'à 0,075 mm
• Précision volumétrique : 0,075 mm + 0,010 mm/m (avec barre d'échelle 800 mm haute précision)
• Débit jusqu'à 6 450 000 mesures/s et fréquence d'image jusqu'à 180 IPS
• Plage de taille d'objet recommandée : 0,5 m à 15 m
• Laser sécurisé pour les yeux : Classe II
• Résolution jusqu'à 0,1 mm

Conception véritablement sans fil et traitement embarqué

• Module de traitement embarqué robuste pour gérer de grands volumes de données
• Système à double batterie pour fonctionnement continu sans câble
• Conception Dual-WNIC pour transfert sans fil stable et rapide (Wi‑Fi 6)
• Modes intelligents sans fil et alimentation ininterrompue pris en charge

Numérisation plus rapide et plus fluide

• Lignes laser bleu quad-cross (4×21 en mode Grand-FOV) pour capture efficace des grandes surfaces
• Taux et fréquence d'échantillonnage élevés réduisant le besoin de marqueurs et accélérant la capture

Portable et facile d'utilisation

• Conception compacte et légère avec valise de transport et valise multifonction optionnelle
• Connexion sans fil : configuration sans câble pour utilisation sur site ou en atelier
• Calibration rapide : calibration express d'environ 20 s sur site
• Contrôles intelligents à une touche pour fonctions clés sans ordinateur

Intuitif et adaptatif

• Écran tactile intégré et guidage pour une utilisation simplifiée
• Support pour téléphone et bouton C1 configurable pour commande adaptive

Logiciel
Compatible avec une plateforme métrologique tout-en-un pour flux de travail d'inspection 3D et traitement de données efficace.

Caractéristiques / Spécifications techniques

• Type : KSCAN-X
• Modes de scan : Grand-FOV (84 lignes laser bleues) ; Moyenne distance (54 / 27 croisements laser bleus) ; Trous profonds (ligne laser bleue supplémentaire) ; Photogrammétrie adaptative
• Précision : Moyenne distance : 0,030 mm ; Grand-FOV : 0,075 mm
• Précision volumétrique : 0,075 mm + 0,010 mm/m (avec barre d'échelle 800 mm)
• Taux de numérisation : jusqu'à 6 450 000 mesures/s
• Zone de numérisation : jusqu'à 2600 mm × 1800 mm
• Distance de travail : 0,30 – 2,50 m
• Taille d'objet : 0,5 m – 15 m
• Classe laser : Classe II (sécurisé pour les yeux)
• Résolution : jusqu'à 0,1 mm
• Dimensions : 344 mm × 124 mm × 99 mm
• Distance inter-caméras : 235 mm
• Interface : USB 3.0 Type-B
• Sans fil : Wi‑Fi 6 (802.11a/b/g/n/ac), prise en charge Dual WNIC
• Mode intelligent sans fil : pris en charge
• Alimentation ininterrompue : pris en charge
• Environnement : sans ventilateur, adapté aux environnements d'atelier
• Température de fonctionnement : -10 ~ 40 ℃
• Humidité de fonctionnement : 10–90% HR
• Indice de protection : IP50
• Brevets : plusieurs enregistrement CN/US/KR (références fabricant)
• Remarques : Performances évaluées selon les normes ISO / JJ F / VDI/VDE ; précision volumétrique testée avec barre d'échelle 800 mm haute précision
